tugassains.com – Transistor adalah salah satu komponen paling penting dan mendasar dalam dunia elektronika modern.
Sejak ditemukan pada pertengahan abad ke-20, perangkat ini telah merevolusi cara kerja sirkuit elektronik dengan menggantikan teknologi tabung vakum yang lebih besar dan kurang efisien.
Fungsi utamanya adalah sebagai penguat sinyal dan saklar elektronik dalam berbagai jenis perangkat, mulai dari radio hingga komputer.
Artikel ini akan membahas penjelasan lengkap transistor secara rinci untuk memberikan pemahaman menyeluruh mengenai komponen kecil yang memiliki peran besar dalam teknologi saat ini.
Daftar Isi
Pengertian Transistor

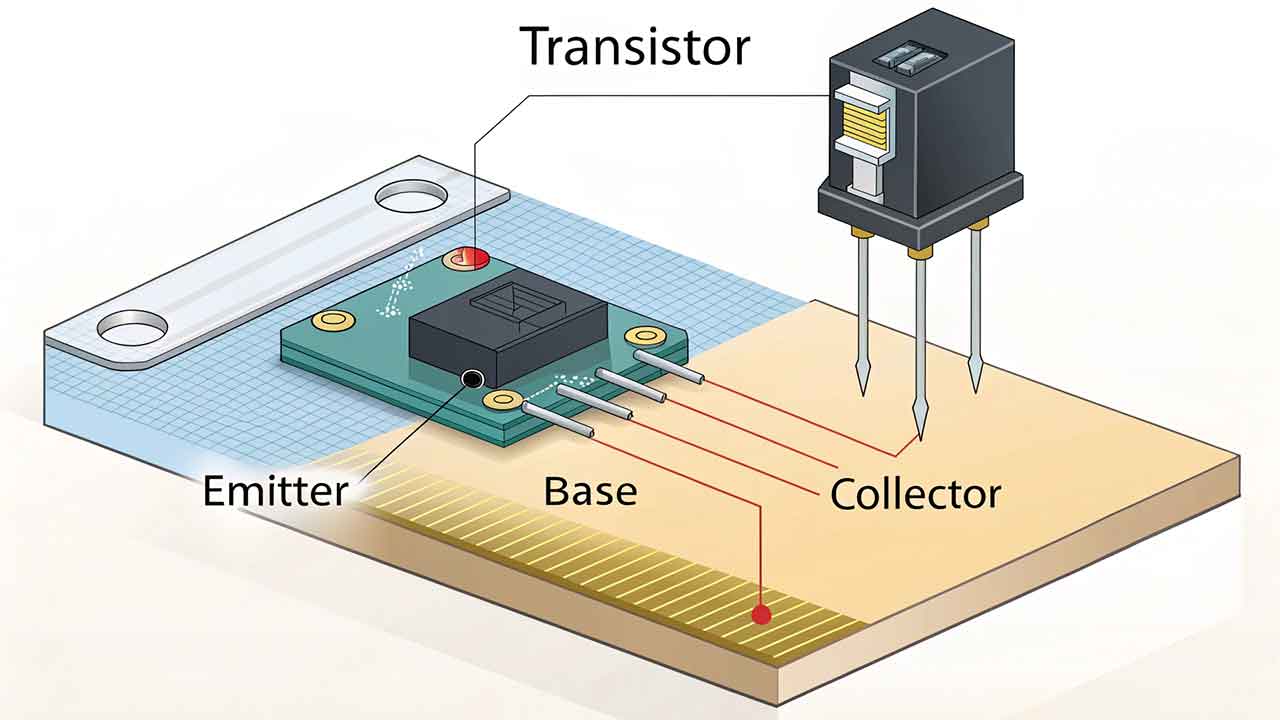

Transistor merupakan komponen semikonduktor yang memiliki kemampuan untuk mengontrol aliran arus listrik. Komponen ini memiliki tiga terminal utama, yaitu basis (base), kolektor (collector), dan emitor (emitter).
Dengan memberikan sinyal kecil pada terminal basis, transistor mampu mengendalikan arus yang jauh lebih besar yang mengalir antara kolektor dan emitor.
Perangkat ini biasanya terbuat dari bahan semikonduktor seperti silikon atau germanium. Fungsinya dalam suatu rangkaian sangat beragam, mulai dari penguatan sinyal, saklar digital, hingga pengendali tegangan dan arus.
Sejarah Singkat Transistor
Transistor pertama kali dikembangkan pada tahun 1947 oleh tiga ilmuwan dari Bell Labs, yaitu John Bardeen, Walter Brattain, dan William Shockley.
Penemuan ini dianggap sebagai salah satu pencapaian paling penting dalam bidang elektronik dan teknologi karena membuka jalan bagi miniaturisasi perangkat elektronik dan komputer.
Sebelum kehadiran transistor, teknologi elektronika banyak mengandalkan tabung vakum yang berukuran besar, boros energi, dan cepat panas.
Transistor, dengan ukurannya yang kecil, efisiensi tinggi, serta ketahanannya terhadap kerusakan mekanis, menjadi pengganti yang ideal.
Fungsi Transistor dalam Rangkaian Elektronika
Dalam aplikasinya, transistor memiliki beberapa fungsi utama yang sangat krusial bagi sistem elektronik modern. Berikut adalah fungsi-fungsi tersebut:
- Penguat Sinyal (Amplifier)
Transistor digunakan untuk memperkuat sinyal listrik, baik dalam bentuk suara, video, maupun data. Aplikasi ini sering ditemukan dalam perangkat audio, pemancar radio, dan penguat sinyal komunikasi. - Saklar Elektronik
Sebagai saklar, transistor dapat membuka atau menutup aliran arus listrik dalam suatu rangkaian. Penggunaan ini sangat umum dalam sistem digital dan rangkaian logika. - Stabilisasi Tegangan
Transistor juga digunakan dalam rangkaian penstabil tegangan untuk menjaga agar output tetap konstan meskipun input berfluktuasi. - Modulasi Sinyal
Dalam bidang komunikasi, transistor dimanfaatkan untuk mengatur amplitudo atau frekuensi sinyal dalam sistem transmisi data.
Jenis-Jenis Transistor
Secara umum, transistor dibagi menjadi dua jenis utama berdasarkan konstruksi dan cara kerjanya:
1. Transistor Bipolar Junction (BJT)
Transistor jenis ini terdiri dari tiga lapisan semikonduktor dan dua junction, yaitu NPN dan PNP. Arus yang mengalir dari basis mengontrol arus antara kolektor dan emitor.
BJT banyak digunakan dalam aplikasi penguatan arus.
2. Transistor Efek Medan (FET)
Transistor jenis FET mengendalikan aliran arus melalui tegangan pada terminal gate. Salah satu jenis FET yang umum digunakan adalah MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor).
FET lebih efisien dalam penggunaan daya dan banyak digunakan dalam sirkuit digital.
Selain kedua jenis utama di atas, ada juga jenis-jenis transistor lain seperti:
- Darlington transistor
- IGBT (Insulated Gate Bipolar Transistor)
- UJT (Uni Junction Transistor)
Setiap jenis transistor memiliki karakteristik tersendiri dan digunakan sesuai kebutuhan dalam suatu sistem elektronik.
Cara Kerja Transistor
Untuk memahami bagaimana transistor bekerja, mari ambil contoh transistor tipe BJT NPN. Pada jenis ini, arus kecil yang masuk ke basis akan memungkinkan arus yang lebih besar mengalir dari kolektor ke emitor.
Proses kerja transistor dimulai saat tegangan positif diberikan pada basis. Tegangan ini menciptakan arus kecil ke arah emitor, dan arus ini membuka jalur konduksi utama antara kolektor dan emitor.
Dengan demikian, arus besar dapat mengalir melalui jalur tersebut, dikendalikan oleh arus kecil yang masuk ke basis.
Dalam kasus FET, transistor bekerja berdasarkan medan listrik yang mengatur lebar saluran konduksi antara source dan drain.
Tegangan yang diberikan pada gate akan menciptakan medan listrik yang mengontrol konduktivitas saluran tersebut.
Simbol dan Penandaan Transistor
Transistor dalam diagram skematik memiliki simbol tertentu yang menunjukkan jenis dan arah arusnya. Misalnya, simbol untuk transistor NPN memiliki panah yang keluar dari emitor, sedangkan PNP memiliki panah yang masuk ke emitor.
Selain itu, setiap transistor memiliki kode atau nomor seri yang dicetak di bodinya, seperti 2N3904 (NPN) atau BC558 (PNP). Kode ini merujuk pada spesifikasi teknis dan karakteristik listrik dari transistor tersebut.
Aplikasi Transistor dalam Kehidupan Sehari-hari
Transistor ditemukan hampir di semua perangkat elektronik yang kita gunakan setiap hari. Beberapa contoh aplikasi praktisnya adalah:
- Smartphone dan komputer, sebagai bagian dari prosesor dan memori
- Sistem audio, sebagai penguat suara
- Televisi dan radio, untuk menangkap dan memperkuat sinyal
- Kendaraan modern, dalam sistem kontrol mesin dan sensor
- Alat kesehatan seperti EKG atau mesin diagnostik lainnya
Bahkan komponen kecil ini juga digunakan dalam sistem kendali otomatis, robotika, dan peralatan industri.
Tips Menggunakan Transistor dalam Rangkaian
Untuk memastikan transistor berfungsi optimal dalam rangkaian, ada beberapa hal yang perlu diperhatikan:
- Pastikan spesifikasi arus dan tegangan sesuai dengan kebutuhan rangkaian
- Gunakan resistor basis untuk membatasi arus masuk dan mencegah kerusakan
- Pahami konfigurasi pin (basis, kolektor, emitor) sebelum menyolder
- Gunakan pendingin (heatsink) jika transistor bekerja pada daya tinggi
Pemahaman yang baik tentang datasheet transistor juga sangat penting untuk memilih komponen yang sesuai.
Baca juga: Pengertian dan Fungsi Dioda dalam Rangkaian Elektronika
Transistor merupakan komponen elektronik yang sangat vital dan tak tergantikan dalam sistem elektronik modern.
Dengan kemampuannya dalam memperkuat sinyal dan mengontrol aliran arus, transistor menjadi pondasi utama dari berbagai perangkat yang kita gunakan sehari-hari.
Memahami fungsi, jenis, serta cara kerja transistor tidak hanya penting bagi teknisi dan insinyur, tetapi juga bermanfaat bagi siapa saja yang ingin mendalami dunia elektronika.
Dengan pengetahuan ini, pengguna dapat merancang dan memperbaiki berbagai rangkaian elektronik dengan lebih efisien dan akurat.
Sebagai salah satu pilar utama dalam dunia teknologi, transistor akan terus menjadi bagian tak terpisahkan dalam evolusi sistem elektronik di masa depan.
