Mengenal Darlington Transistor: Prinsip Kerja, Karakteristik, dan Aplikasinya dalam Rangkaian Elektronika

Pemahaman mengenai transistor jenis ini penting, terutama bagi mereka yang berkecimpung dalam bidang teknik elektro, otomasi industri, serta sistem pengendalian elektronika berbasis mikroprosesor.

Apa Itu Darlington Transistor

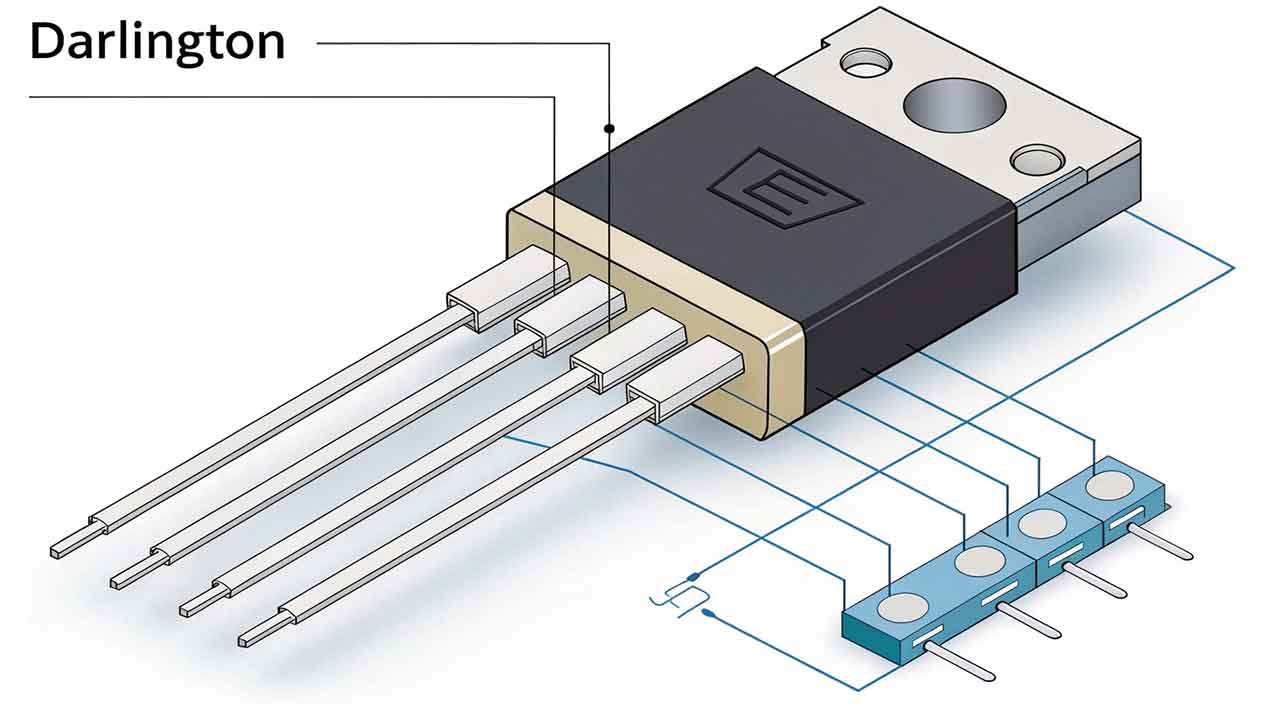

Darlington transistor adalah kombinasi dari dua buah transistor bipolar (BJT) yang dikemas dalam satu paket, baik secara fisik maupun secara rangkaian.

Konfigurasi ini pertama kali dikembangkan oleh Sidney Darlington pada tahun 1953. Tujuan utama dari penggabungan dua transistor ini adalah untuk mendapatkan penguatan arus yang sangat tinggi, jauh lebih besar dibandingkan satu transistor tunggal.

Dalam konfigurasi Darlington, kolektor dari transistor pertama dihubungkan langsung ke kolektor transistor kedua, sedangkan emitor transistor pertama terhubung ke basis transistor kedua.

Hasilnya, sinyal input yang kecil pada basis transistor pertama akan mengalami penguatan dua kali, menghasilkan arus output yang jauh lebih besar.

Prinsip Kerja Darlington Transistor

Cara kerja Darlington transistor didasarkan pada prinsip penguatan berantai. Ketika sinyal masuk diberikan ke basis transistor pertama, sinyal ini akan mengalir ke emitor dan diteruskan ke basis transistor kedua.

Karena kedua transistor bekerja secara seri, arus basis dari transistor kedua merupakan hasil penguatan dari transistor pertama.

Penguatan total (β total) dari Darlington transistor merupakan hasil kali dari penguatan masing-masing transistor, atau secara matematis dapat dituliskan sebagai:

β total = β1 × β2

Sebagai ilustrasi, jika transistor pertama memiliki penguatan arus sebesar 100 dan transistor kedua juga 100, maka total penguatan dari konfigurasi Darlington adalah 10.000.

Ini menjadikan Darlington sangat efektif untuk aplikasi yang membutuhkan penguatan sinyal lemah menjadi sinyal kuat dengan efisiensi tinggi.

Karakteristik Darlington Transistor

Beberapa karakteristik utama dari Darlington transistor yang membedakannya dari transistor biasa antara lain:

1. Penguatan Arus Tinggi
   Karakteristik paling menonjol dari Darlington transistor adalah penguatan arusnya yang sangat besar. Hal ini sangat menguntungkan dalam aplikasi di mana sinyal input sangat kecil namun dibutuhkan arus output yang besar.

2. Tegangan Saturasi Lebih Tinggi
   Karena terdiri dari dua transistor, tegangan jenuh (VCE(sat)) pada Darlington transistor cenderung lebih tinggi, biasanya antara 1 hingga 2 volt, dibandingkan transistor tunggal yang bisa kurang dari 1 volt.

3. Respon Waktu Lebih Lambat
   Akibat dari konfigurasi dua tingkat, waktu switching Darlington transistor lebih lambat dibandingkan transistor tunggal. Oleh karena itu, komponen ini kurang cocok untuk aplikasi frekuensi tinggi atau switching cepat.

4. Tegangan Basis ke Emitor yang Lebih Besar
   Pada Darlington transistor, tegangan yang diperlukan antara basis dan emitor (VBE) sekitar 1,2 volt hingga 1,4 volt, lebih tinggi dibandingkan transistor tunggal yang hanya membutuhkan sekitar 0,6 hingga 0,7 volt.

Jenis-Jenis Darlington Transistor

Darlington transistor tersedia dalam berbagai tipe dan bentuk kemasan, baik yang dikemas dalam satu paket IC maupun dalam bentuk diskret (dua transistor disusun secara eksternal). Beberapa contoh transistor Darlington populer di antaranya:

• TIP120 (NPN Darlington)

• TIP125 (PNP Darlington)

• ULN2003 (IC dengan array Darlington)

• MPSA13 (NPN dalam kemasan kecil)

Pemilihan jenis yang tepat tergantung pada kebutuhan arus, tegangan, serta kecepatan switching yang diperlukan dalam rangkaian.

Keunggulan dan Kelemahan

Setiap komponen elektronik memiliki kelebihan dan kekurangan. Berikut adalah beberapa poin penting terkait penggunaan Darlington transistor:

Keunggulan:

• Penguatan arus sangat tinggi

• Memungkinkan pengendalian beban besar dengan sinyal kecil

• Konstruksi internal sederhana dan mudah digunakan

• Cocok untuk penguat sinyal, relay driver, dan kontrol motor

Kelemahan:

• Waktu respon lebih lambat untuk aplikasi switching cepat

• Tegangan saturasi lebih tinggi

• Tegangan bias basis-emitor lebih besar

• Efisiensi berkurang pada frekuensi tinggi

Penerapan Darlington Transistor dalam Rangkaian Elektronika

1. Driver Relay dan Solenoid
   Karena kemampuannya mengendalikan arus besar dengan sinyal kecil, Darlington transistor sering digunakan sebagai driver untuk mengaktifkan relay atau solenoid, terutama dalam sistem kontrol otomatis.

2. Penguat Audio
   Dalam sistem penguat audio, komponen ini dimanfaatkan untuk memperkuat sinyal audio dari pre-amp agar dapat didorong ke speaker dengan impedansi rendah.

3. Regulator Tegangan
   Darlington transistor sering digunakan dalam rangkaian regulator tegangan karena kemampuannya menstabilkan arus keluaran berdasarkan sinyal kontrol yang diberikan.

4. Motor Driver
   Dalam aplikasi robotik atau otomasi, Darlington transistor dapat digunakan untuk mengontrol motor DC melalui sinyal dari mikrokontroler.

5. Lampu LED High Power
   Digunakan untuk mengendalikan nyala lampu LED dengan daya tinggi melalui sinyal kontrol kecil dari sirkuit logika digital.

Perbedaan Darlington Transistor dan Transistor Biasa

Secara garis besar, perbedaan antara Darlington transistor dan transistor biasa dapat dijelaskan sebagai berikut:

Darlington transistor merupakan solusi efektif untuk berbagai kebutuhan penguatan arus dalam sistem elektronik. Dengan konfigurasi dua transistor yang bekerja secara berantai, komponen ini mampu memberikan penguatan sinyal yang sangat tinggi dengan kontrol sinyal input yang minimal.

Namun, seperti halnya komponen lainnya, penggunaan Darlington transistor harus disesuaikan dengan kebutuhan spesifik, terutama dalam hal kecepatan switching dan efisiensi daya.

Bagi para praktisi atau hobiis elektronika, memahami karakteristik dan penerapan Darlington transistor dapat membuka lebih banyak opsi dalam merancang rangkaian yang efisien dan andal.

Selalu perhatikan data teknis dari masing-masing tipe yang digunakan agar sesuai dengan spesifikasi rangkaian yang dirancang.
