LED Indikator Berdasarkan Jumlah Warna

Mengenal Jenis LED Indikator Berdasarkan Jumlah Warna dalam Dunia Elektronika

Diposting pada

tugassains.com – Dalam perkembangan teknologi elektronika, indikator visual menjadi bagian penting dalam penyampaian informasi dari sebuah perangkat ke pengguna.

Salah satu indikator yang paling umum digunakan adalah LED (Light Emitting Diode). Komponen ini digunakan untuk menunjukkan status, peringatan, maupun kondisi operasional sebuah sistem elektronik.

LED indikator hadir dalam berbagai bentuk, ukuran, dan jumlah warna. Dalam dunia teknik, memahami jenis-jenis LED berdasarkan jumlah warna sangat penting untuk menyesuaikan kebutuhan aplikasi, baik di bidang otomotif, industri, perangkat rumah tangga, maupun sistem digital.

Artikel ini akan mengulas secara lengkap mengenai jenis LED indikator berdasarkan jumlah warna, mulai dari LED satu warna hingga tiga warna, serta keunggulan dan aplikasinya masing-masing.

Apa Itu LED Indikator?

LED indikator adalah komponen optoelektronik yang digunakan untuk memberikan isyarat visual berupa cahaya. Komponen ini menyala ketika arus listrik mengalir melalui semikonduktor di dalamnya.

LED banyak digunakan sebagai indikator karena memiliki konsumsi daya rendah, umur pakai panjang, dan mampu memberikan pencahayaan yang jelas meskipun dalam ukuran kecil.

Dalam dunia elektronika, indikator LED bisa digunakan untuk menunjukkan status daya, proses, suhu, hingga kesalahan (error).

Efektivitasnya dalam menyampaikan informasi secara cepat dan mudah dipahami menjadikan LED sebagai pilihan utama dalam berbagai aplikasi.

Klasifikasi LED Indikator Berdasarkan Jumlah Warna

LED indikator dapat dibedakan berdasarkan jumlah warna cahaya yang dapat dihasilkannya. Setiap jenis memiliki kelebihan dan fungsi tersendiri tergantung pada kebutuhan penggunaannya.

1. LED Satu Warna (Single Color)

LED satu warna adalah jenis yang paling sederhana dan paling banyak digunakan dalam perangkat elektronik. Seperti namanya, komponen ini hanya mampu menyala dalam satu warna, biasanya merah, hijau, biru, kuning, atau putih.

Ciri-ciri utama:

  • Hanya memiliki dua terminal (anoda dan katoda)
  • Menyala dalam satu warna tetap
  • Umumnya digunakan untuk menunjukkan status menyala atau tidaknya suatu perangkat

Kelebihan:

  • Mudah digunakan
  • Biaya murah
  • Umur pakai panjang

Aplikasi umum:

  • Lampu indikator daya (power ON)
  • Indikator pengisian baterai
  • Indikator sistem pada perangkat rumah tangga

LED satu warna sangat cocok digunakan pada sistem sederhana yang hanya memerlukan informasi biner, seperti aktif atau nonaktif.

2. LED Dua Warna (Bi-Color)

LED dua warna dirancang untuk menampilkan dua warna berbeda dari satu unit LED. Umumnya, LED ini memiliki dua atau tiga terminal. Jenis ini memungkinkan penghematan ruang dan komponen dalam satu rangkaian.

Terdapat dua tipe utama LED dua warna:

  • Tipe dua terminal: Satu kaki anoda dan satu kaki katoda. Warna ditentukan berdasarkan arah arus yang masuk.
  • Tipe tiga terminal (common cathode atau common anode): Memiliki terminal bersama untuk satu kutub, dan dua terminal lainnya untuk masing-masing warna.

Kelebihan:

  • Dapat menampilkan dua status berbeda
  • Lebih hemat tempat daripada menggunakan dua LED terpisah
  • Mengurangi kompleksitas dalam desain rangkaian

Aplikasi umum:

  • Indikator proses (contoh: standby dan aktif)
  • Panel kontrol
  • Sistem pengisian daya dengan status penuh dan proses pengisian

LED dua warna sangat efektif untuk memberi lebih banyak informasi hanya dari satu titik visual, tanpa menambah banyak komponen.

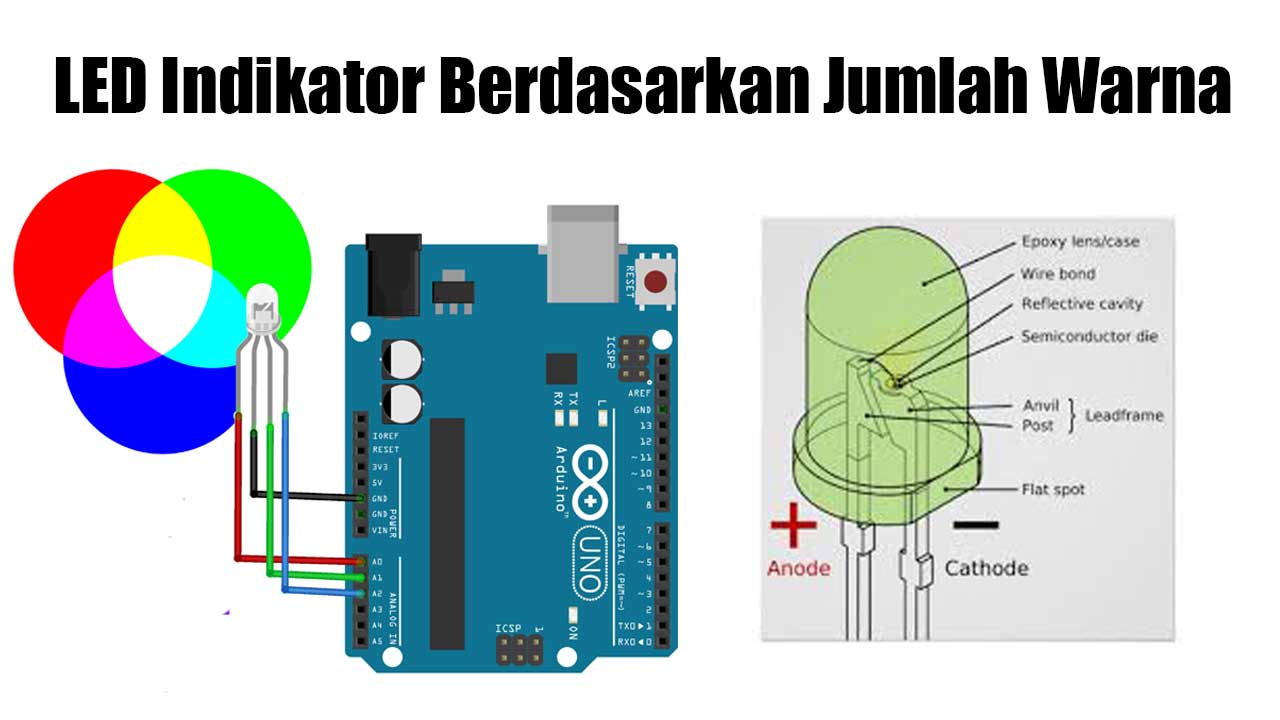

3. LED Tiga Warna (Tri-Color atau RGB LED)

LED tiga warna, sering dikenal sebagai RGB LED, memiliki kemampuan untuk menampilkan tiga warna dasar, yaitu merah, hijau, dan biru. Dengan kombinasi dari ketiga warna ini, LED dapat menghasilkan berbagai warna lainnya, termasuk putih.

RGB LED biasanya memiliki empat terminal:

  • Tiga terminal untuk masing-masing warna
  • Satu terminal umum (anoda atau katoda)

RGB LED terdiri dari tiga chip LED kecil yang terintegrasi dalam satu paket dan dikendalikan secara individual.

Kelebihan:

  • Dapat menghasilkan berbagai kombinasi warna
  • Fleksibel untuk aplikasi indikator multi-status
  • Dapat dikendalikan secara digital dengan mikrokontroler

Aplikasi umum:

  • Indikator sistem komputer
  • Pencahayaan dekoratif dan ambient
  • Sistem monitoring dengan status kompleks (contoh: suhu tinggi, sedang, rendah)

Penggunaan RGB LED semakin populer terutama dalam sistem digital dan IoT karena kompatibilitasnya dengan pengendalian melalui mikrokontroler seperti Arduino atau ESP32.

Faktor yang Perlu Diperhatikan dalam Memilih LED Indikator

Dalam memilih LED indikator, terutama berdasarkan jumlah warnanya, terdapat beberapa faktor penting yang perlu diperhatikan:

  1. Kebutuhan aplikasi
    Pilih jenis LED sesuai dengan informasi yang ingin ditampilkan. Untuk status sederhana, LED satu warna cukup. Namun jika ingin menunjukkan beberapa kondisi berbeda, LED dua atau tiga warna lebih ideal.
  2. Tegangan dan arus kerja
    Setiap LED memiliki karakteristik tegangan dan arus tertentu. Pastikan kompatibel dengan rangkaian yang digunakan.
  3. Ukuran dan bentuk
    Pilih ukuran dan bentuk LED sesuai dengan desain perangkat, apakah berbentuk bulat, persegi, atau LED SMD (Surface Mounted Device).
  4. Jenis pemasangan
    Tersedia dalam bentuk through-hole maupun SMD. Pemilihan jenis ini tergantung pada metode perakitan yang digunakan.
  5. Kecerahan dan sudut pandang
    LED dengan sudut pandang luas akan terlihat lebih baik dari berbagai arah, cocok untuk indikator yang dilihat dari berbagai posisi.

Perkembangan LED Indikator Modern

Seiring dengan berkembangnya teknologi, LED indikator juga mengalami banyak peningkatan. Kini telah tersedia LED indikator dengan kontrol digital PWM (Pulse Width Modulation), pengaturan kecerahan otomatis, serta kemampuan menyesuaikan warna secara dinamis.

Di industri otomotif, indikator berbasis LED bahkan sudah menjadi standar karena efisiensi tinggi dan umur pakai yang panjang.

Demikian pula pada perangkat elektronik modern seperti smartphone, laptop, dan perangkat wearable.

Jenis LED indikator berdasarkan jumlah warna terdiri dari tiga kelompok utama, yaitu LED satu warna, dua warna, dan tiga warna.

Masing-masing memiliki kelebihan dan peran yang berbeda sesuai dengan kompleksitas informasi yang perlu ditampilkan oleh suatu perangkat.

Pemahaman terhadap karakteristik dan aplikasi dari setiap jenis LED akan membantu dalam merancang sistem elektronik yang lebih efisien dan fungsional.

Memilih LED yang tepat bukan hanya soal harga, tetapi juga menyangkut kejelasan informasi dan efisiensi desain.

Blog tugassains.com merekomendasikan penggunaan LED indikator sesuai dengan kebutuhan spesifik proyek, baik untuk edukasi maupun industri. Komponen ini kecil, namun berdampak besar dalam komunikasi antara perangkat dan pengguna.
