tugassains.com – Sensor suhu merupakan komponen vital dalam berbagai sistem kendali dan pemantauan, mulai dari alat laboratorium hingga perangkat otomasi industri.
Di antara beragam jenis sensor suhu yang tersedia, RTD atau Resistance Temperature Detector menjadi pilihan utama untuk pengukuran suhu yang stabil dan akurat. Salah satu material yang digunakan sebagai elemen resistif dalam RTD adalah logam nikel (Ni).
Sensor suhu RTD berbahan nikel ini menawarkan karakteristik khusus yang membedakannya dari sensor berbahan platinum atau tembaga.
Artikel ini akan membahas secara menyeluruh mengenai sensor suhu RTD nikel, mencakup prinsip kerjanya, karakteristik teknis, keunggulan, kekurangan, serta contoh aplikasinya dalam bidang elektronika dan industri.
Daftar Isi

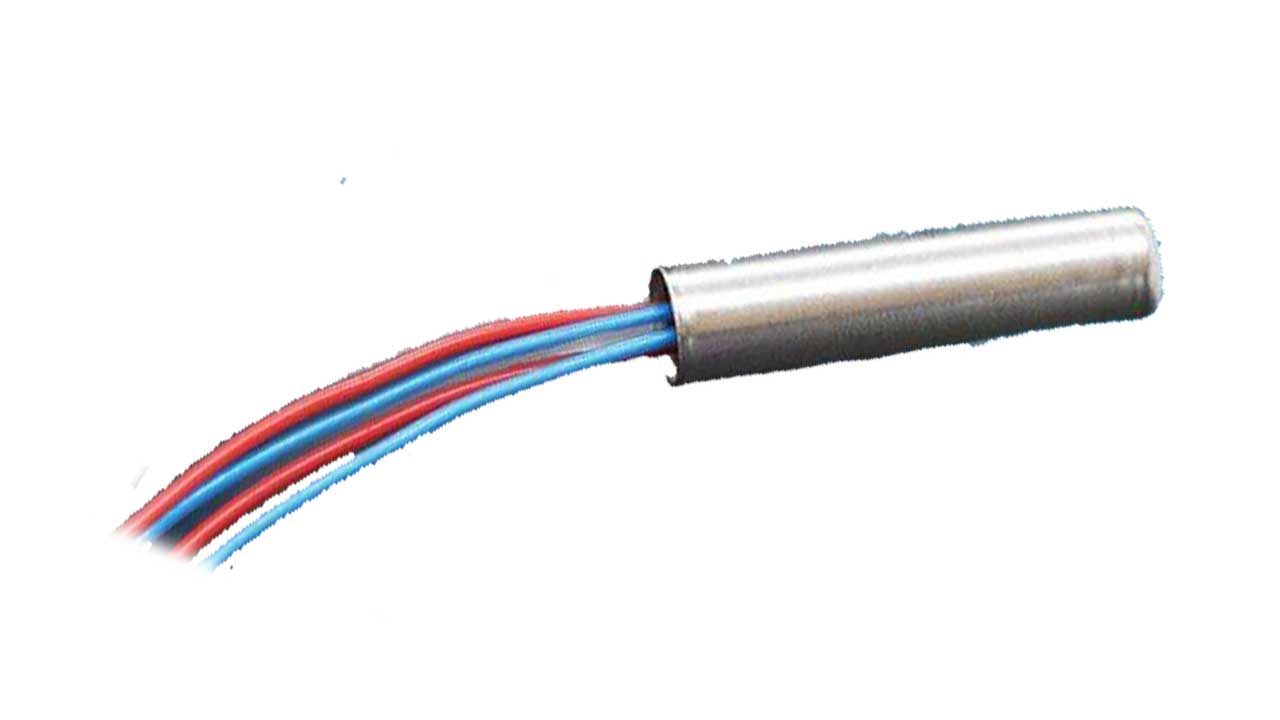

Apa itu Sensor Suhu RTD Nikel (Ni)?
Sensor RTD berbasis nikel merupakan perangkat pengukur suhu yang memanfaatkan sifat resistansi listrik dari logam nikel yang berubah seiring dengan perubahan suhu. Artinya, saat suhu meningkat, resistansi dari elemen nikel juga meningkat secara linier. Perubahan resistansi ini kemudian dikonversi menjadi nilai suhu melalui rangkaian elektronik atau sistem akuisisi data.
RTD nikel biasanya digunakan dalam rentang suhu sedang, dan dikenal karena kestabilannya serta koefisien suhu yang relatif besar dibandingkan dengan jenis logam lainnya. Karena itu, sensor ini banyak dipilih untuk aplikasi yang membutuhkan sensitivitas tinggi namun tidak memerlukan rentang suhu ekstrem.
Prinsip Kerja RTD Nikel
Prinsip kerja RTD nikel didasarkan pada sifat dasar dari logam nikel yang resistansinya meningkat seiring dengan naiknya suhu. Dalam dunia teknik, perubahan resistansi terhadap suhu disebut dengan koefisien suhu resistansi (Temperature Coefficient of Resistance atau TCR).
RTD nikel memiliki TCR sekitar 0,00617 per °C, yang berarti setiap kenaikan suhu 1 derajat Celsius akan menyebabkan peningkatan resistansi sebesar 0,617 persen dari nilai awalnya pada 0 °C. Nilai resistansi standar pada suhu 0 °C biasanya ditetapkan pada 100 ohm, meskipun nilai ini dapat bervariasi tergantung spesifikasi produsen dan aplikasi.
Untuk mengukur suhu dengan sensor RTD nikel, digunakan rangkaian pengukur resistansi seperti jembatan Wheatstone atau konverter analog-ke-digital (ADC) yang dihubungkan dengan mikrokontroler.
Karakteristik Sensor RTD Nikel
Beberapa karakteristik penting yang dimiliki oleh RTD nikel antara lain:
- Rentang suhu kerja: RTD nikel biasanya digunakan pada rentang suhu antara -80 °C hingga 260 °C.
- Koefisien suhu tinggi: TCR nikel lebih besar dibandingkan platinum dan tembaga, sehingga memberikan sensitivitas lebih baik dalam pengukuran suhu rendah dan sedang.
- Resistansi dasar: Umumnya berkisar antara 100 ohm hingga 1000 ohm pada 0 °C.
- Stabilitas jangka panjang: Meskipun tidak sebaik RTD platinum, sensor nikel tetap memberikan performa yang stabil untuk aplikasi jangka menengah.
- Linearitas: Kurva perubahan resistansi terhadap suhu cukup linier pada rentang tertentu, sehingga mudah untuk dikalibrasi dan digunakan dalam sistem digital.
Keunggulan RTD Berbahan Nikel
Sensor RTD nikel memiliki sejumlah keunggulan yang menjadikannya pilihan tepat untuk berbagai aplikasi, terutama dalam sistem pengukuran suhu presisi menengah. Berikut beberapa kelebihannya:
- Sensitivitas tinggi: Dengan TCR yang besar, sensor ini memberikan perubahan resistansi yang signifikan terhadap perubahan suhu, sehingga menghasilkan akurasi yang baik pada rentang suhu sedang.
- Biaya relatif rendah: Dibandingkan RTD platinum, versi nikel lebih ekonomis dan cocok untuk proyek dengan anggaran terbatas.
- Mudah dikalibrasi: Karena karakteristiknya yang cukup linier, sensor ini mudah dikonversi menjadi data suhu melalui sistem elektronik.
- Respon cepat: Struktur kecil dan bahan logam memungkinkan respon yang cukup cepat terhadap perubahan suhu lingkungan.
Kekurangan yang Perlu Diperhatikan
Meskipun memiliki banyak keunggulan, sensor RTD nikel juga memiliki beberapa kekurangan yang perlu diperhatikan sebelum memilihnya sebagai bagian dari sistem pengukuran suhu:
- Rentang suhu terbatas: Tidak cocok untuk aplikasi suhu tinggi di atas 260 °C karena stabilitas dan struktur material akan terganggu.
- Ketahanan terhadap korosi: Nikel lebih mudah terkorosi jika digunakan dalam lingkungan yang ekstrem atau reaktif secara kimia.
- Kurang stabil untuk jangka panjang: Dalam aplikasi industri yang menuntut kestabilan tinggi dalam jangka waktu bertahun-tahun, RTD platinum lebih direkomendasikan.
Aplikasi RTD Nikel dalam Elektronika dan Industri
Sensor suhu RTD berbahan nikel digunakan secara luas dalam berbagai aplikasi, terutama yang membutuhkan pengukuran suhu yang akurat namun tidak ekstrem. Beberapa contoh penerapannya adalah:
- Peralatan laboratorium: Digunakan untuk mengontrol suhu reaksi kimia atau lingkungan eksperimen.
- Industri otomotif: Memantau suhu mesin, pendingin, dan sistem pemanas dalam kendaraan.
- Sistem HVAC (Heating, Ventilation, and Air Conditioning): Mengatur suhu dalam ruangan agar tetap stabil sesuai pengaturan.
- Peralatan rumah tangga: Seperti oven listrik, pemanas air, dan pendingin udara untuk memastikan suhu kerja yang aman.
- Perangkat pengujian elektronik: Digunakan dalam kalibrasi dan validasi suhu pada peralatan pengujian dan pengukuran.
Tips Penggunaan RTD Nikel yang Efektif
Agar sensor RTD nikel dapat berfungsi optimal dalam sistem, berikut beberapa tips penggunaannya:
- Gunakan kabel penghubung dengan jenis dan panjang yang sesuai untuk meminimalkan kesalahan pembacaan resistansi.
- Pastikan sensor terpasang pada posisi yang tepat untuk mendapatkan pembacaan suhu yang akurat.
- Lakukan kalibrasi secara berkala menggunakan alat ukur referensi agar hasil tetap konsisten.
- Hindari paparan langsung terhadap cairan atau gas yang bersifat korosif.
Perbandingan dengan RTD Lainnya
| Fitur | RTD Nikel | RTD Platinum | RTD Tembaga |
|---|---|---|---|
| Rentang suhu | -80 °C hingga 260 °C | -200 °C hingga 850 °C | -200 °C hingga 150 °C |
| TCR | ±0,00617/°C | ±0,00385/°C | ±0,00427/°C |
| Stabilitas jangka panjang | Sedang | Sangat tinggi | Rendah |
| Harga | Terjangkau | Mahal | Murah |
| Aplikasi umum | Laboratorium, HVAC | Industri berat, medis | Rumah tangga, pendidikan |
Sensor suhu RTD nikel merupakan pilihan tepat untuk aplikasi pengukuran suhu presisi yang tidak memerlukan rentang suhu tinggi.
Dengan sensitivitas yang tinggi, harga yang ekonomis, dan kemudahan integrasi ke sistem elektronik, sensor ini banyak digunakan dalam bidang otomasi, peralatan laboratorium, hingga sistem HVAC.
Namun, penggunaannya tetap harus disesuaikan dengan lingkungan dan kebutuhan aplikasi untuk memastikan performa maksimal.
Untuk Anda yang sedang mengembangkan proyek berbasis mikrokontroler atau sistem pemantauan suhu digital, RTD berbahan nikel dapat menjadi solusi tepat yang presisi, stabil, dan ramah anggaran.
