tugassains.com – Dalam dunia elektronika dan instrumentasi, pengukuran suhu merupakan salah satu parameter penting yang mempengaruhi performa sistem secara keseluruhan.
Sensor suhu menjadi perangkat utama yang digunakan untuk memperoleh informasi suhu lingkungan atau suatu objek.
Salah satu jenis sensor suhu yang dikenal karena keakuratannya adalah RTD, atau Resistance Temperature Detector.
Khususnya, varian RTD PT200 merupakan pilihan populer untuk aplikasi yang memerlukan tingkat sensitivitas dan kestabilan tinggi.
Artikel ini akan membahas secara mendalam mengenai sensor suhu RTD PT200, mulai dari pengertian, prinsip kerja, karakteristik teknis, kelebihan, hingga aplikasinya dalam berbagai bidang elektronika.
Daftar Isi

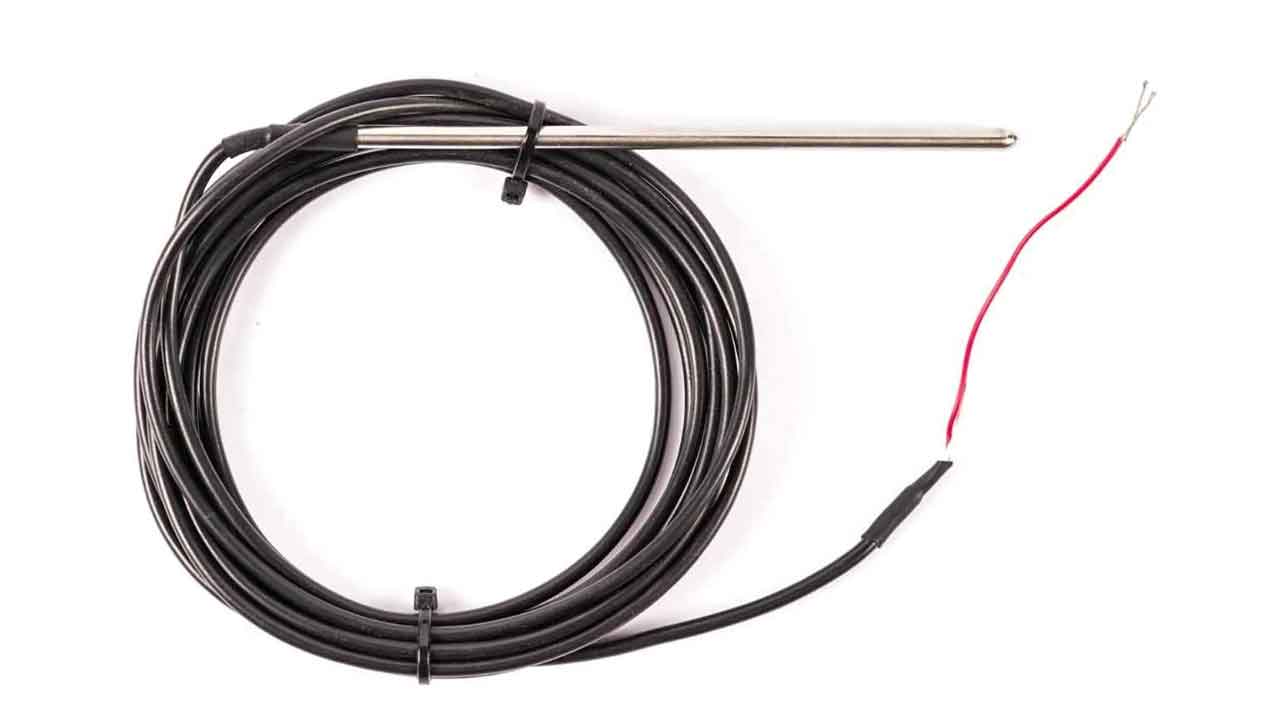

Apa Itu Sensor Suhu RTD PT200?
RTD PT200 adalah sensor suhu berbasis resistansi yang terbuat dari bahan platinum dengan nilai resistansi 200 ohm pada suhu referensi 0 derajat Celsius.
Angka 200 pada PT200 merujuk pada nilai resistansi tersebut. RTD jenis ini merupakan bagian dari keluarga sensor RTD platinum, seperti PT100 dan PT1000, namun memiliki nilai resistansi awal yang lebih kecil dibandingkan keduanya.
Sensor ini bekerja dengan prinsip perubahan resistansi material akibat perubahan suhu. Ketika suhu meningkat, resistansi material platinum juga meningkat secara linear.
Nilai resistansi inilah yang digunakan sebagai dasar pengukuran suhu dalam sistem pengendalian atau monitoring.
Prinsip Kerja RTD PT200
Prinsip kerja RTD PT200 berdasarkan hukum fisika bahwa resistansi konduktor logam meningkat seiring dengan bertambahnya suhu. Material platinum dipilih karena karakteristik termalnya yang stabil dan linear terhadap suhu.
Hubungan antara resistansi dan suhu pada RTD umumnya dinyatakan melalui persamaan Callendar-Van Dusen, yaitu:
Rt = R0 (1 + αt + βt² + δ(t – 100)t³)
Untuk rentang suhu tertentu, terutama di bawah 0°C, nilai β dan δ menjadi signifikan. Namun, dalam aplikasi umum, cukup digunakan rumus linear:
Rt = R0 (1 + αt)
Dengan:
- Rt = resistansi pada suhu t
- R0 = resistansi pada 0°C (200 ohm untuk PT200)
- α = koefisien suhu resistansi platinum (sekitar 0.00385/°C)
Koefisien ini menunjukkan bahwa untuk setiap kenaikan suhu 1°C, resistansi platinum akan meningkat sebesar 0.385 ohm per 100 ohm. Karena PT200 memiliki nilai dasar 200 ohm, perubahan resistansi per derajatnya menjadi lebih besar dibandingkan PT100, sehingga menghasilkan sinyal yang lebih besar dan mudah dideteksi oleh sistem pembaca.
Karakteristik Teknis RTD PT200
Sensor RTD PT200 memiliki sejumlah karakteristik teknis penting yang membedakannya dari jenis sensor lainnya:
- Rentang Pengukuran:
Umumnya mampu mengukur suhu dari -200°C hingga 600°C, tergantung pada desain dan material pelindungnya. - Linearity:
Memberikan respons linier terhadap perubahan suhu, yang memudahkan proses kalibrasi dan interpretasi data. - Stabilitas Jangka Panjang:
Material platinum memberikan kestabilan yang tinggi terhadap perubahan suhu dan lingkungan dalam jangka waktu lama. - Toleransi Rendah:
Sensor ini mampu memberikan hasil pengukuran yang presisi dengan toleransi sangat kecil, cocok untuk sistem kontrol yang membutuhkan ketelitian tinggi. - Kabel dan Konfigurasi Kawat:
Tersedia dalam konfigurasi 2-wire, 3-wire, atau 4-wire. Konfigurasi 3-wire dan 4-wire digunakan untuk mengurangi efek resistansi kabel saat pengukuran. - Resistansi Awal Tinggi:
Dengan nilai awal 200 ohm, sensor ini menghasilkan perubahan tegangan yang lebih besar, sehingga sistem penguat atau pembaca sinyal lebih mudah membacanya.
Perbandingan RTD PT200 dengan Sensor Lain
| Jenis Sensor | Bahan | Resistansi Awal | Akurasi | Respon | Rentang Suhu |
|---|---|---|---|---|---|
| PT100 | Platinum | 100 ohm | Tinggi | Lambat | -200°C s/d 850°C |
| PT200 | Platinum | 200 ohm | Tinggi | Lambat | -200°C s/d 600°C |
| PT1000 | Platinum | 1000 ohm | Tinggi | Lambat | -200°C s/d 600°C |
| Termistor NTC | Keramik | Variatif | Sedang | Cepat | -50°C s/d 150°C |
| Termokopel K | Logam Campuran | Variatif | Sedang | Cepat | -200°C s/d 1250°C |
Dari tabel tersebut dapat dilihat bahwa PT200 menempati posisi tengah antara PT100 dan PT1000 dari segi resistansi dan sinyal output.
Namun, dibandingkan termokopel atau termistor, RTD PT200 menawarkan kestabilan dan presisi yang lebih baik, meskipun respon waktunya cenderung lebih lambat.
Kelebihan dan Kekurangan Sensor PT200
Kelebihan:
- Akurasi tinggi dan kestabilan jangka panjang
- Respons linier terhadap suhu
- Lebih sensitif dibanding PT100 karena resistansinya lebih besar
- Tersedia dalam berbagai bentuk fisik dan konfigurasi kabel
Kekurangan:
- Harga lebih mahal dibanding termistor
- Respon waktu lebih lambat dibanding termokopel
- Membutuhkan sirkuit pembaca khusus, terutama untuk versi 3-wire dan 4-wire
Aplikasi Sensor RTD PT200 dalam Elektronika
Sensor suhu RTD PT200 banyak digunakan dalam sistem yang memerlukan pengukuran suhu dengan tingkat akurasi tinggi dan konsistensi jangka panjang. Beberapa aplikasi utamanya antara lain:
- Sistem Kontrol Industri:
Digunakan dalam pengontrol suhu untuk mesin industri, pemanas, dan proses manufaktur yang membutuhkan kestabilan suhu. - Alat Medis dan Laboratorium:
Memonitor suhu dalam inkubator, sterilizer, dan perangkat laboratorium dengan kebutuhan akurasi tinggi. - Elektronika Konsumen:
Digunakan dalam perangkat HVAC, oven pintar, dan kulkas modern untuk menjaga suhu operasional optimal. - Automasi Bangunan:
Membantu dalam sistem pendingin dan pemanas ruangan otomatis, serta manajemen energi berbasis IoT. - Kendaraan dan Mesin Berat:
Memantau suhu pada sistem mesin dan transmisi, mencegah overheat yang dapat menyebabkan kerusakan mesin.
Tips Memilih dan Menggunakan Sensor RTD PT200
- Sesuaikan rentang suhu dengan kebutuhan aplikasi
- Gunakan konfigurasi 3-wire atau 4-wire untuk hasil pengukuran yang lebih akurat
- Pastikan sensor terkalibrasi dengan benar sebelum digunakan
- Hindari penggunaan di lingkungan ekstrem tanpa perlindungan tambahan
- Gunakan amplifier atau modul pembaca RTD yang sesuai agar hasil pembacaan tidak meleset
Sensor suhu RTD PT200 adalah pilihan tepat untuk sistem yang memerlukan akurasi tinggi, kestabilan jangka panjang, dan sinyal output yang mudah diinterpretasikan.
Dengan karakteristik resistansi awal 200 ohm, sensor ini menghasilkan perubahan yang lebih besar per derajat suhu, sehingga memudahkan proses monitoring suhu dalam berbagai bidang, mulai dari industri hingga rumah tangga.
Pemahaman mendalam mengenai prinsip kerja dan cara penggunaan RTD PT200 akan sangat membantu dalam merancang sistem pengukuran suhu yang andal dan efisien.
