tugassains.com – Sensor suhu merupakan salah satu komponen penting dalam berbagai sistem kontrol dan monitoring, baik dalam industri maupun perangkat elektronik.
Dari beragam jenis sensor suhu yang ada, sensor RTD tembaga (Cu) menjadi salah satu pilihan populer berkat karakteristik resistansi yang stabil dan presisi tinggi dalam rentang suhu tertentu.
Artikel ini akan membahas secara menyeluruh mengenai sensor suhu RTD berbahan tembaga, mulai dari pengertian, prinsip kerja, kelebihan, kekurangan, hingga aplikasinya dalam berbagai bidang.

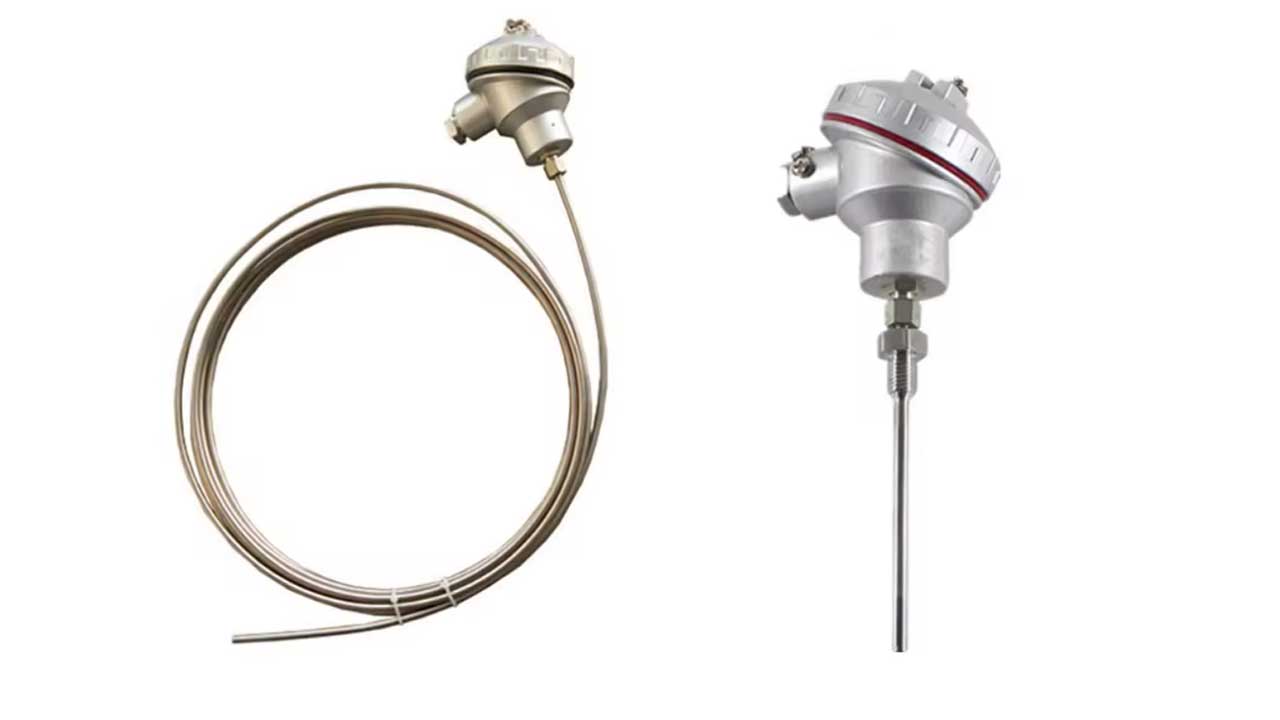

Apa Itu Sensor Suhu RTD Tembaga (Cu)?
RTD (Resistance Temperature Detector) adalah sensor suhu yang bekerja berdasarkan perubahan nilai resistansi logam akibat perubahan suhu. Dalam hal ini, bahan utama yang digunakan adalah tembaga (Cu), yang memiliki karakteristik perubahan resistansi yang cukup linier terhadap suhu dalam kisaran tertentu.
Sensor RTD tembaga dikenal karena kestabilannya dalam merespons perubahan suhu dan ketelitiannya dalam aplikasi pengukuran suhu yang tidak terlalu ekstrem. Meski lebih jarang digunakan dibandingkan RTD platinum, sensor jenis ini tetap banyak diaplikasikan dalam sistem pengukuran suhu dengan tingkat presisi menengah.
Prinsip Kerja Sensor RTD Tembaga
Prinsip kerja RTD tembaga mengikuti hukum dasar resistansi, di mana resistansi listrik suatu bahan konduktor akan meningkat seiring dengan kenaikan suhu. Nilai resistansi pada sensor RTD tembaga umumnya mengikuti persamaan linier berikut:
R(T) = R₀(1 + αT)
Di mana:
- R(T) adalah resistansi pada suhu T (dalam derajat Celsius)
- R₀ adalah resistansi pada suhu acuan (biasanya 0°C)
- α adalah koefisien temperatur resistansi (sekitar 0.00427/°C untuk tembaga)
Koefisien α ini cukup tinggi dan stabil, membuat sensor berbahan tembaga mampu memberikan hasil pengukuran yang relatif akurat untuk suhu menengah.
Karakteristik Sensor RTD Tembaga
Sensor ini memiliki beberapa karakteristik khas yang membedakannya dari jenis RTD lainnya, seperti RTD platinum atau nikel. Berikut adalah karakteristik utamanya:
- Rentang suhu operasional: umumnya berkisar antara -200°C hingga 150°C
- Nilai resistansi awal: biasanya 10 ohm pada 0°C
- Stabilitas linieritas: cukup baik dalam rentang suhu operasional menengah
- Harga bahan: lebih ekonomis dibandingkan RTD platinum
- Reproduksibilitas pengukuran: cukup tinggi, cocok untuk pengukuran non-ekstrem
Keunggulan Sensor RTD Tembaga
Sensor suhu RTD tembaga memiliki beberapa keunggulan yang menjadikannya pilihan menarik dalam berbagai aplikasi:
- Harga Lebih Terjangkau
Dibandingkan dengan sensor RTD platinum yang cenderung mahal, sensor tembaga menawarkan harga yang lebih rendah dengan tetap mempertahankan akurasi cukup baik dalam rentang suhu terbatas. - Respons Linier Terhadap Suhu
Hubungan resistansi terhadap suhu pada bahan tembaga cukup linier, sehingga lebih mudah dikalibrasi dan diintegrasikan dalam sistem pengukuran otomatis. - Ketersediaan Bahan dan Kemudahan Produksi
Bahan tembaga relatif mudah didapat dan lebih murah untuk diproses menjadi elemen sensor, membuatnya ideal untuk aplikasi massal atau proyek skala kecil. - Cocok untuk Aplikasi Suhu Rendah hingga Menengah
Dalam lingkungan di mana suhu tidak melebihi 150°C, sensor ini menunjukkan performa yang cukup stabil dan akurat.
Kelemahan Sensor RTD Tembaga
Meski memiliki banyak kelebihan, sensor RTD tembaga juga memiliki beberapa keterbatasan yang perlu diperhatikan:
- Rentang Suhu Terbatas
Bahan tembaga tidak cocok untuk aplikasi suhu tinggi karena ketahanannya yang lebih rendah dibandingkan logam seperti platinum. - Kecenderungan Teroksidasi
Tembaga lebih mudah teroksidasi saat digunakan dalam lingkungan lembap atau korosif, sehingga membutuhkan pelindung atau encapsulant yang baik. - Lebih Sensitif terhadap Gangguan Lingkungan
Perubahan kondisi lingkungan seperti kelembapan dan getaran bisa memengaruhi stabilitas pengukuran sensor RTD berbahan tembaga.
Perbandingan dengan Jenis RTD Lainnya
| Jenis RTD | Material | Rentang Suhu (°C) | Koefisien α (/°C) | Akurasi | Harga |
|---|---|---|---|---|---|
| RTD Tembaga | Copper (Cu) | -200 s/d 150 | ~0.00427 | Sedang | Murah |
| RTD Platinum | Platinum (Pt) | -200 s/d 850 | ~0.00385 | Tinggi | Mahal |
| RTD Nikel | Nickel (Ni) | -80 s/d 300 | ~0.00672 | Rendah | Sedang |
Dari tabel di atas, dapat disimpulkan bahwa RTD tembaga cocok digunakan pada sistem dengan kebutuhan pengukuran suhu sedang, harga ekonomis, dan akurasi cukup baik.
Aplikasi Sensor RTD Tembaga dalam Dunia Nyata
Sensor suhu berbasis RTD tembaga banyak digunakan dalam berbagai aplikasi, baik di industri maupun di laboratorium. Berikut beberapa contohnya:
- Pengukuran Suhu Lingkungan dalam Sistem HVAC
Digunakan untuk mengontrol sistem pendingin dan pemanas agar tetap berada pada suhu ideal. - Monitoring Proses di Laboratorium dan Lini Produksi
Diterapkan untuk mengawasi suhu cairan atau bahan selama proses manufaktur. - Pengendalian Suhu dalam Perangkat Elektronika
Digunakan untuk menjaga suhu optimal pada komponen sensitif seperti prosesor atau inverter. - Aplikasi di Dunia Pendidikan dan Riset
Cocok digunakan dalam eksperimen atau simulasi sains karena relatif murah dan mudah digunakan. - Sistem Kendali Otomatis
Terintegrasi dengan mikrokontroler atau PLC untuk proses otomatisasi berbasis suhu.
Tips Penggunaan Sensor RTD Tembaga
Agar performa sensor ini tetap optimal, berikut beberapa tips penggunaannya:
- Pastikan koneksi kabel terpasang dengan baik untuk menghindari resistansi tambahan yang dapat memengaruhi hasil pembacaan.
- Gunakan amplifier sinyal jika jarak sensor ke sistem pengolahan data cukup jauh, agar sinyal tetap kuat dan akurat.
- Hindari penggunaan di lingkungan dengan suhu ekstrem atau cairan korosif tanpa pelindung tambahan.
- Lakukan kalibrasi berkala agar akurasi tetap terjaga.
Sensor suhu RTD tembaga (Cu) adalah solusi ekonomis untuk aplikasi pengukuran suhu dengan kebutuhan presisi sedang dan lingkungan kerja yang tidak ekstrem.
Dengan karakteristik yang stabil, harga terjangkau, dan mudah diaplikasikan, sensor ini sangat cocok untuk berbagai kebutuhan di dunia elektronika dan industri.
Meskipun memiliki keterbatasan dalam rentang suhu dan ketahanan lingkungan, sensor ini tetap menjadi pilihan yang layak untuk banyak proyek yang membutuhkan pengukuran suhu andal dan hemat biaya.
Untuk penggunaan yang lebih menuntut, seperti di lingkungan suhu tinggi atau aplikasi kritikal, sensor RTD berbasis platinum tetap menjadi alternatif utama. Namun, bagi kebutuhan umum, sensor RTD tembaga menawarkan efisiensi tanpa harus mengorbankan akurasi secara signifikan.
