Pada artikel ini kita akan belajar mengenai Cara Membaca Amperemeter dan Voltmeter dengan langkah-langkah yang mudah dan benar

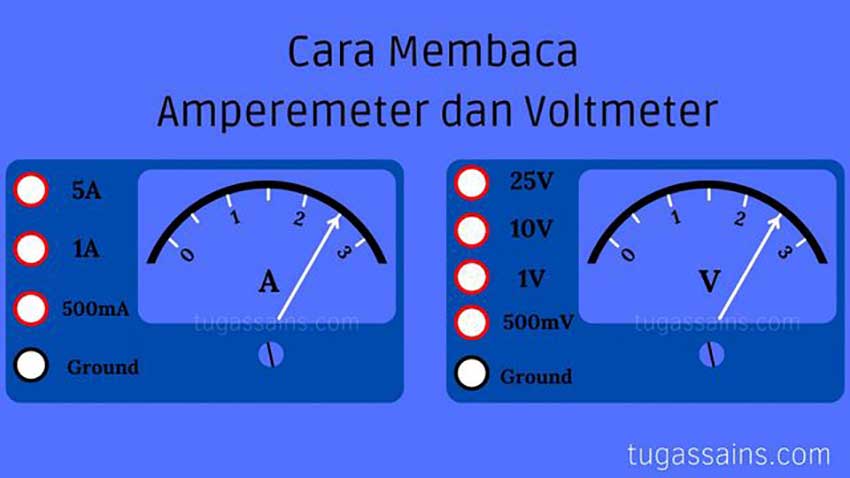

Cara Membaca Amperemeter dan Voltmeter
Cara Membaca Amperemeter dan Voltmeter

tugassains.com – Amperemeter dan Voltmeter adalah dua buah alat pengukuran (measurement tools) listrik, dimana Amperemeter digunakan dalam mengukurr Kuat Arus yang mengalir dalam suatu rangkaian.

Sedangkan Voltmeter digunakan untuk mengukur tegangan yang mengalir dari suatu sumber tegangan listrik atau penggunaan tegangan oleh peralatan listrik.

Amperemeter memiliki satuan pengukuran Ampere (A) sedangkan Voltmeter memiliki satuan pengukuran Volt (V).

Sebelum belajar mengenai bagaimana cara membaca hasil pengukuran pada Amperemeter dan Voltmeter mari kita ketahui terlebih dahulu bagian-bagian dari Amperemeter dan Voltmeter.

Baca Juga Cara Menggunakan Multimeter Analog dengan Mudah

Bagian-bagian Amperemeter dan Voltmeter

Pada alat ukur voltmeter ini hampir sama dengan alat ukur Amperemeter namun yang membedakan yaitu pada Amperemeter terdapat huruf A pada papan skala sedangkan pada Voltmeter terdapat huruf V.

Sama seperti alat ukur listrik lainnya pada amperemeter dan voltmeter terdapat bagian-bagian penting yang memiliki fungsi masing-masing yaitu:

Bagian-bagian Amperemeter
Bagian-bagian Amperemeter
Bagian-bagian Voltmeter
Bagian-bagian Voltmeter

Keterangan:

Jarum Penunjuk menunjukkan ke angka pengukuran.
Angka Pengukuran menunjukkan hasil angka yang ditunjuk oleh jarum penunjuk.
Batas Skala merupakan batas dari skala pengukuran yang digunakan.
Batas Ukur merupakan nilai maksimum yang diperbolehkan saat pengukuran.
Soket digunakan sebagai tempat penghubung kabel ke rangkaian pastikan kabel positif terhubung ke kabel positif dan kabel negatif juga terhubung ke kabel negatif.
Knob Kalibrasi digunakan untuk mengkalibrasi jarum penunjuk.

Cara Membaca Amperemeter

Untuk dapat mengetahui besar hasil pengukuran dari amperemeter kita membutuhkan nilai Angka Pengukuran, Batas Skala Pengukuran dan Batas Ukur.

Rumus Membaca Hasil Pengukuran Amperemeter

Besar hasil pengukuran amperemeter dihitung dari Angka Pengukuran dibagi dengan Batas Skala yang kemudan dikali dengan batas ukur.

Hasil Pengukuran = (Angka Pengukuran Batas Skala) x Batas Ukur

Mari kita coba dengan menghitung hasil pengukuran berikut. Berapa Besar kuat arus yang mengalir disuatu rangkaian pada amperemeter tersebut?

Cara Membaca Hasil Pengukuran Amperemeter
Cara Membaca Hasil Pengukuran Amperemeter

Jawab:
Jarum Penunjuk: 2.5
Batas Skala: 3
Batas Ukur: 5 A

Hasil Pengukuran = (Angka Pengukuran Batas Skala) x Batas Ukur
= (2.5 : 3) x 5 A
= 0.83 x 5A
= 4.15 A

Jadi pembacaan hasil pengukuran dari amperemeter tersebut sebesar 4.15 A.

Cara Membaca Voltmeter

Pada Cara Membaca Hasil Pengukuran Voltmeter sama dengan Amperemeter namun kalian harus mempelajari keduanya agar mengerti lebih dalam dan mudah dengan memperbanyak latihan.

Rumus Membaca Hasil Pengukuran Amperemeter

Hasil Pengukuran= (Angka Pengukuran Batas Skala) x Batas Ukur

Tentukan tegangan yang mengalir pada rangkaian dengan voltmeter berikut.

Cara Membaca Hasil Pengukuran Voltmeter
Cara Membaca Hasil Pengukuran Voltmeter

Jawab:

Jarum Penunjuk: 1.5
Batas Skala: 3
Batas Ukur: 5 A

Hasil Pengukuran = (Angka Pengukuran Batas Skala) x Batas Ukur
= (1.5 3) x 5 V
= 0.5 x 5
= 2.5 V

Jadi berdasarkan cara membaca voltmeter besar tegangan yang mengaliri rangkaian tersebut sebesa 2.5 V.

Baca Juga Contoh Soal Membaca Hasil Pengukuran Voltmeter dan Amperemeter

Sekian terimakasih semog bermanfaat dan jangan lupa bagikan.
