tugassains.com – Dalam dunia elektronika, terdapat berbagai jenis komponen yang berfungsi untuk mengontrol aliran listrik dalam suatu rangkaian. Salah satu komponen penting yang sering digunakan adalah resistor variabel.
Komponen ini memiliki peran utama dalam mengatur resistansi sesuai dengan kebutuhan rangkaian. Dengan kemampuannya yang fleksibel, perangkat ini banyak digunakan dalam berbagai aplikasi, mulai dari pengaturan volume audio hingga pengendalian motor listrik.
Artikel ini akan membahas secara lengkap mengenai komponen ini, termasuk pengertian, jenis-jenisnya, prinsip kerja, serta aplikasinya dalam dunia elektronika.
Daftar Isi

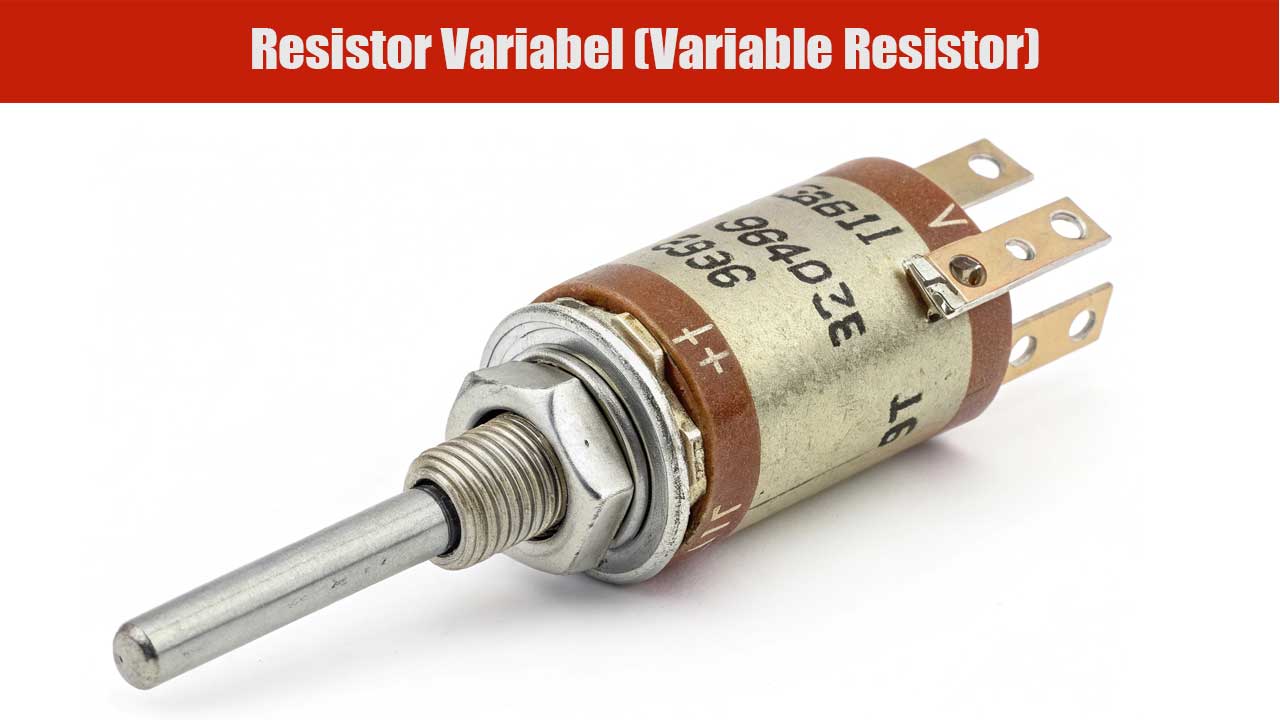

Pengertian Resistor Variabel
Resistor variabel adalah jenis resistor yang memungkinkan pengguna untuk mengubah nilai resistansinya sesuai dengan kebutuhan. Berbeda dengan resistor tetap yang memiliki nilai resistansi konstan, komponen ini dapat diatur dengan cara memutar atau menggeser bagian tertentu agar nilai hambatan listriknya berubah.
Fleksibilitas dalam menyesuaikan resistansi membuatnya sering digunakan dalam berbagai peralatan elektronik, seperti pengontrol tegangan, penyesuai sinyal audio, dan perangkat pengatur kecepatan motor.
Prinsip Kerja
Prinsip kerja komponen ini didasarkan pada perubahan panjang jalur konduktif yang dilalui oleh arus listrik. Nilai resistansi dapat diatur dengan cara menggeser atau memutar kontak geser yang terhubung dengan elemen resistif.
Sebagai contoh, dalam potensiometer (salah satu jenis resistor variabel), perubahan posisi tuas atau putaran knob akan mengubah panjang jalur resistif yang dilewati arus, sehingga mengubah nilai resistansi yang dihasilkan.
Baca juga: Resistor Khusus
Jenis-Jenis Resistor Variabel
Komponen ini tersedia dalam beberapa jenis, masing-masing dengan fungsi dan karakteristik yang berbeda. Berikut adalah beberapa jenis yang umum digunakan:
1. Potensiometer (Potentiometer)
Potensiometer adalah salah satu jenis resistor yang paling sering ditemukan dalam perangkat elektronik. Komponen ini memiliki tiga terminal, yaitu dua terminal yang terhubung ke ujung elemen resistif dan satu terminal geser yang berfungsi sebagai pengatur nilai resistansi.
Jenis-jenis potensiometer:
- Potensiometer Linier – Perubahan resistansi sebanding dengan pergerakan tuas atau putaran knob.
- Potensiometer Logaritmik – Perubahan resistansi mengikuti skala logaritmik, biasanya digunakan dalam kontrol volume audio.
2. Trimpot (Trimmer Potentiometer)
Trimpot adalah versi mini dari potensiometer yang dirancang untuk penyetelan nilai resistansi dalam sirkuit secara permanen atau semi-permanen. Komponen ini biasanya diatur hanya sekali selama proses kalibrasi dan jarang diubah setelahnya.
3. Rheostat
Rheostat adalah jenis resistor variabel yang biasanya hanya memiliki dua terminal, digunakan untuk mengontrol arus dalam rangkaian dengan daya besar. Komponen ini sering ditemukan dalam pengaturan intensitas lampu dan pengendalian kecepatan motor listrik.
4. Digital Potentiometer
Resistor Variabel jenis ini menggunakan sirkuit elektronik untuk mengatur nilai resistansi secara digital. Biasanya dikendalikan oleh mikroprosesor atau sistem digital lainnya, menjadikannya lebih akurat dan lebih tahan terhadap aus dibandingkan potensiometer mekanis.
Fungsi Resistor Variabel dalam Elektronika
Komponen ini memiliki berbagai fungsi penting dalam perangkat elektronik, di antaranya:
1. Mengatur Tegangan dan Arus
Salah satu fungsi utamanya adalah sebagai pembagi tegangan atau pengatur arus dalam rangkaian. Misalnya, dalam rangkaian audio, potensiometer digunakan untuk mengatur level suara.
2. Kalibrasi Peralatan Elektronik
Dalam perangkat elektronik yang membutuhkan kalibrasi, seperti multimeter dan alat ukur lainnya, resistor variabel digunakan untuk menyesuaikan nilai tertentu agar hasil pengukuran lebih akurat.
3. Pengendali Kecepatan Motor
Dalam sistem kelistrikan industri, rheostat sering digunakan untuk mengatur kecepatan motor listrik dengan cara mengontrol jumlah arus yang mengalir ke motor.
4. Sensor dan Kontrol Otomatis
Beberapa sistem otomatisasi menggunakan resistor jenis ini dalam sensor suhu atau cahaya untuk menyesuaikan nilai resistansi berdasarkan perubahan lingkungan.
Keunggulan dan Kelemahan
Keunggulan
✔ Fleksibel – Dapat disesuaikan dengan kebutuhan rangkaian.
✔ Mudah Digunakan – Tidak memerlukan teknik khusus untuk mengubah nilai resistansi.
✔ Tersedia dalam Berbagai Ukuran – Cocok untuk berbagai jenis aplikasi, baik skala kecil maupun industri.
Kelemahan
✖ Ketahanan Terbatas – Jenis mekanis seperti potensiometer dapat mengalami keausan seiring waktu.
✖ Kurang Stabil untuk Pengaturan Permanen – Nilai resistansi bisa berubah akibat gesekan atau perubahan lingkungan.
Aplikasi dalam Kehidupan Sehari-hari
Resistor variabel banyak ditemukan dalam berbagai perangkat elektronik yang digunakan sehari-hari, antara lain:
- Perangkat Audio – Untuk mengatur volume atau nada suara pada radio, speaker, dan amplifier.
- Lampu Dimmer – Digunakan untuk mengontrol kecerahan lampu sesuai keinginan pengguna.
- Peralatan Rumah Tangga – Misalnya pada kipas angin dengan pengaturan kecepatan.
- Sistem Kendaraan – Pada kendaraan listrik atau mobil, digunakan dalam sistem pengontrol kecepatan.
Baca juga: Resistor Tetap (Fixed Resistor)
Resistor variabel merupakan komponen penting dalam elektronika yang berfungsi untuk mengatur nilai resistansi sesuai dengan kebutuhan suatu rangkaian. Dengan berbagai jenisnya, seperti potensiometer, trimpot, rheostat, dan digital potentiometer, komponen ini dapat digunakan dalam berbagai aplikasi, mulai dari pengaturan volume audio hingga pengendalian kecepatan motor.
Keunggulannya yang fleksibel membuatnya banyak digunakan dalam peralatan rumah tangga, sistem otomasi, dan perangkat elektronik industri. Namun, penggunaannya juga memiliki beberapa keterbatasan, seperti ketahanan mekanis yang terbatas dan kemungkinan perubahan nilai resistansi akibat faktor lingkungan.
Memahami cara kerja dan jenis-jenisnya akan membantu para teknisi dan hobiis elektronika dalam memilih komponen yang sesuai untuk kebutuhan mereka, sehingga dapat meningkatkan efisiensi serta performa perangkat elektronik yang digunakan.
