tugassains.com – Dalam dunia elektronika, terdapat berbagai komponen penting yang berperan dalam mengolah sinyal analog. Salah satu komponen yang paling umum dan banyak digunakan adalah IC analog operational amplifier atau yang lebih dikenal dengan istilah op-amp.
Komponen ini digunakan dalam berbagai aplikasi mulai dari penguat sinyal, filter, hingga konverter analog-ke-digital.
Artikel ini akan membahas secara mendalam mengenai IC analog op-amp standar, mulai dari pengertian, fungsi dasar, karakteristik umum, hingga aplikasi dan jenis-jenisnya yang paling banyak dijumpai dalam praktik elektronika.
Daftar Isi
Pengertian IC Analog Operational Amplifier (Op-Amp)

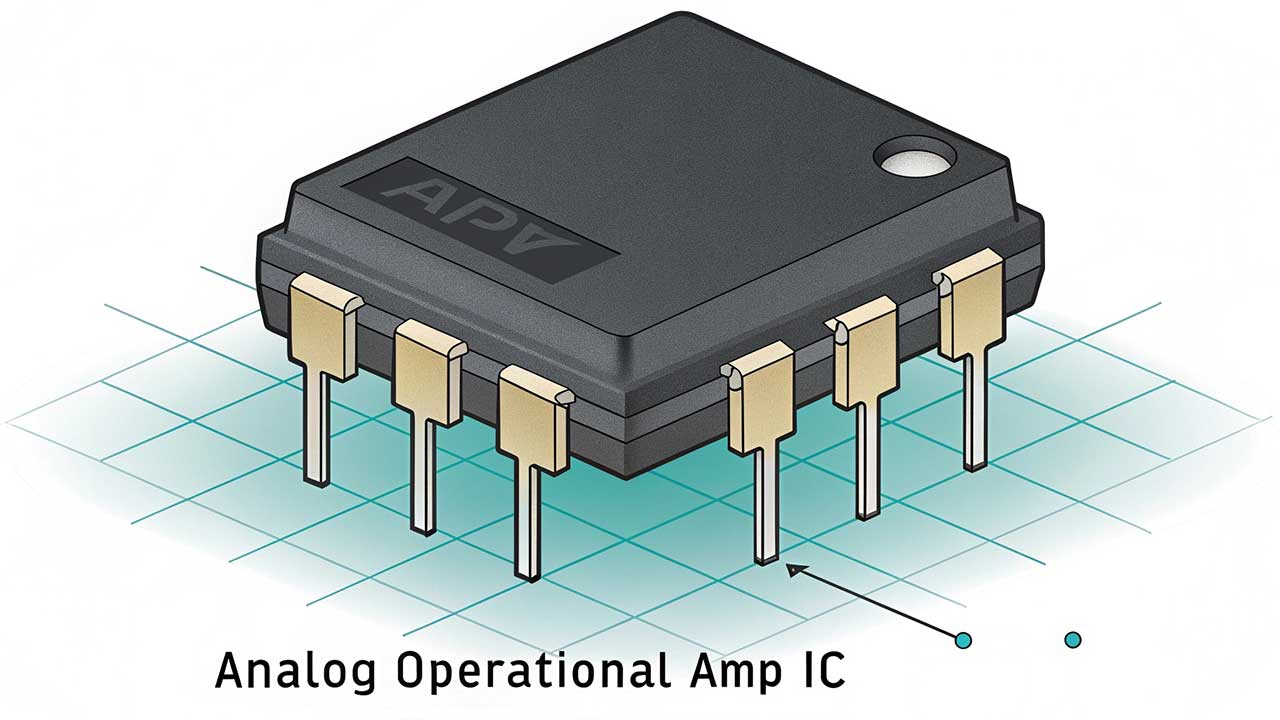

IC analog operational amplifier adalah rangkaian terpadu (integrated circuit) yang berfungsi sebagai penguat tegangan dengan tingkat penguatan yang sangat tinggi.
Komponen ini memiliki dua input utama, yaitu input inverting (−) dan non-inverting (+), serta satu output. Fungsi utama dari op-amp adalah memperkuat perbedaan tegangan antara kedua input tersebut.
Awalnya, op-amp dikembangkan untuk digunakan dalam komputer analog, tetapi kini telah menjadi salah satu komponen inti dalam banyak sirkuit elektronik modern.
Op-amp standar biasanya digunakan dalam konfigurasi loop tertutup untuk memperoleh penguatan yang terkontrol dan stabil.
Prinsip Kerja Op-Amp Standar
Pada dasarnya, op-amp bekerja dengan membandingkan tegangan yang masuk ke input non-inverting dan inverting.
Jika tegangan pada input non-inverting lebih besar daripada tegangan pada input inverting, maka output op-amp akan positif. Sebaliknya, jika tegangan pada input inverting lebih besar, maka output akan menjadi negatif.
Prinsip kerja ini sangat sederhana namun efektif untuk digunakan dalam berbagai macam konfigurasi rangkaian seperti penguat non-inverting, penguat inverting, pengikut tegangan (voltage follower), integrator, dan diferensiator.
Karakteristik Dasar IC Op-Amp
Beberapa karakteristik umum dari IC analog op-amp standar antara lain:
- Gain Tegangan Terbuka Tinggi (Open-loop gain)
Op-amp memiliki penguatan yang sangat besar dalam kondisi tanpa umpan balik, sering kali mencapai lebih dari 100.000 kali. - Impedansi Input Sangat Tinggi
Impedansi input yang tinggi menghindari penarikan arus dari sumber sinyal. - Impedansi Output Rendah
Impedansi output yang rendah memungkinkan transfer sinyal ke beban tanpa penurunan tegangan yang signifikan. - Common-mode Rejection Ratio (CMRR) Tinggi
Kemampuan op-amp untuk menolak sinyal yang sama pada kedua input, sehingga hanya perbedaan tegangan yang diperkuat. - Bandwidth Lebar
Memungkinkan penguatan sinyal dalam rentang frekuensi yang luas, tergantung pada model dan spesifikasi.
Jenis-Jenis IC Op-Amp Standar yang Umum Digunakan
Berikut adalah beberapa jenis op-amp yang sering dijumpai dalam praktik elektronika:
- LM741
Salah satu op-amp klasik yang sangat umum digunakan. Meskipun performanya tidak setinggi model modern, LM741 tetap menjadi pilihan populer untuk aplikasi dasar dan pendidikan. - TL081 / TL082
Memiliki noise rendah dan bandwidth yang lebih tinggi dibandingkan LM741. Cocok untuk aplikasi audio dan pengolahan sinyal analog. - LM324
Mengandung empat op-amp dalam satu paket IC. Cocok untuk aplikasi rangkaian multisaluran dan konsumsi daya rendah. - OP07
Dirancang untuk aplikasi presisi tinggi. Memiliki offset tegangan sangat rendah dan noise yang kecil. - LF351
Dikenal dengan kemampuan kerja dalam frekuensi lebih tinggi dan cocok untuk sistem akuisisi data.
Fungsi dan Aplikasi Op-Amp dalam Elektronika
IC analog op-amp standar digunakan dalam berbagai aplikasi, baik dalam bidang edukasi, industri, maupun perangkat elektronik sehari-hari. Beberapa di antaranya meliputi:
- Penguat Sinyal (Signal Amplifier)
Op-amp sering digunakan untuk memperkuat sinyal-sinyal lemah dari sensor atau transduser sebelum diproses lebih lanjut. - Pengikut Tegangan (Buffer)
Dalam konfigurasi pengikut tegangan, op-amp dapat digunakan untuk menghindari loading effect dengan mempertahankan tegangan input namun memberikan arus output yang cukup besar. - Filter Analog
Digunakan dalam filter low-pass, high-pass, band-pass, dan notch filter, op-amp dapat membentuk karakteristik frekuensi yang dibutuhkan dalam sistem pengolahan sinyal. - Komparator
Op-amp dapat berfungsi sebagai komparator yang membandingkan dua tegangan dan memberikan sinyal logika sebagai output. - Integrator dan Diferensiator
Dalam sistem pengendalian dan pengolahan sinyal, op-amp sering digunakan sebagai elemen matematis untuk melakukan integrasi dan diferensiasi sinyal. - Regulator Tegangan dan Power Supply
Digunakan untuk menciptakan regulator tegangan presisi, terutama dalam sistem daya rendah. - Oscillator
Digunakan dalam pembangkitan sinyal gelombang sinus atau persegi untuk aplikasi komunikasi atau pengujian.
Kelebihan dan Kekurangan Op-Amp Standar
Kelebihan:
- Mudah diperoleh dan harga terjangkau
- Cocok untuk berbagai aplikasi analog dasar
- Dokumentasi dan referensi teknis yang melimpah
- Umumnya kompatibel dengan berbagai jenis mikrokontroler
Kekurangan:
- Model standar seperti LM741 memiliki keterbatasan pada kecepatan dan bandwidth
- Beberapa op-amp tidak cocok untuk sinyal frekuensi tinggi
- Konsumsi daya bisa menjadi pertimbangan dalam sistem portabel
Tips Menggunakan Op-Amp Secara Efektif
- Pastikan memilih jenis op-amp sesuai kebutuhan aplikasi, terutama terkait dengan bandwidth, tegangan offset, dan kecepatan.
- Gunakan kapasitor bypass di dekat pin suplai daya untuk menjaga kestabilan dan menghindari osilasi.
- Perhatikan konfigurasi feedback untuk memperoleh penguatan yang diinginkan.
- Gunakan breadboard atau PCB yang bersih dan rapi untuk menghindari noise pada penguatan sinyal kecil.
- Perhatikan nilai resistor dan kapasitor pada konfigurasi rangkaian agar sesuai dengan respons frekuensi yang diinginkan.
IC analog operational amplifier atau op-amp standar merupakan komponen penting dalam desain sistem elektronik analog.
Dengan kemampuan memperkuat sinyal dan konfigurasi rangkaian yang fleksibel, op-amp tetap menjadi pilihan utama dalam berbagai aplikasi mulai dari sistem penguat audio hingga instrumen presisi.
Pemahaman yang baik tentang karakteristik dan prinsip kerjanya akan sangat membantu dalam merancang rangkaian yang optimal.
Pemilihan jenis IC yang sesuai, serta perancangan rangkaian yang tepat, menjadi kunci utama dalam memanfaatkan keunggulan op-amp secara maksimal.
Artikel ini diharapkan dapat memberikan wawasan tambahan bagi para penggiat elektronika, baik pemula maupun profesional, dalam mengenal dan menggunakan op-amp secara lebih efektif dan efisien.
