tugassains.com – Dalam dunia elektronika analog, IC (Integrated Circuit) Op-Amp atau penguat operasional merupakan komponen penting yang digunakan dalam berbagai rangkaian. Dua tipe Op-Amp yang populer dan banyak digunakan dalam berbagai aplikasi adalah TL081 dan TL082.
Keduanya termasuk dalam keluarga IC penguat operasional JFET-input yang dirancang untuk memberikan performa tinggi dalam hal impedansi input dan kecepatan peralihan sinyal.
Artikel ini akan membahas secara lengkap mengenai jenis IC Op-Amp TL081 dan TL082, mencakup karakteristik, fungsi, perbedaan, dan contoh aplikasinya.
Daftar Isi

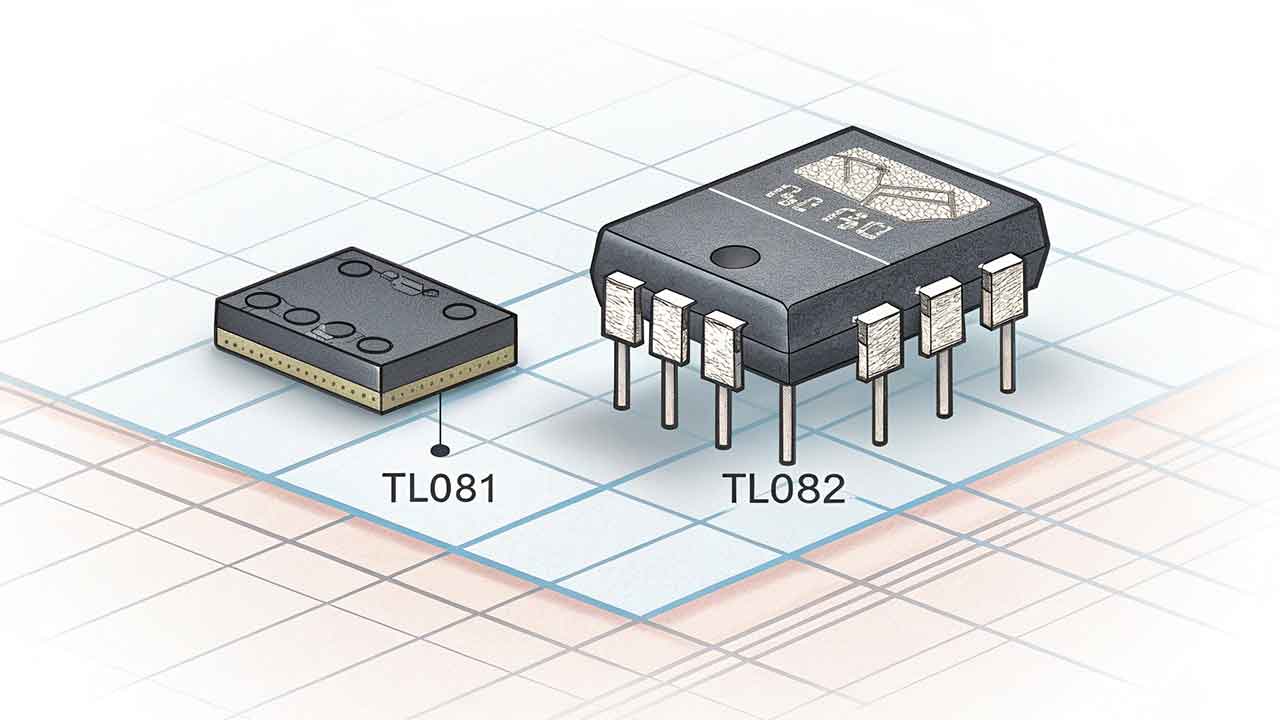

Pengertian IC Op-Amp TL081 dan TL082
TL081 dan TL082 adalah IC Op-Amp yang diproduksi oleh berbagai produsen semikonduktor dan digunakan secara luas dalam rangkaian elektronik analog.
TL081 merupakan Op-Amp tunggal (single op-amp) dalam satu kemasan, sedangkan TL082 berisi dua Op-Amp (dual op-amp) dalam satu chip.
Kedua IC ini memiliki karakteristik input berbasis JFET yang memberikan impedansi input sangat tinggi dan bias arus input yang sangat rendah.
Karakteristik Umum TL081 dan TL082
Secara umum, TL081 dan TL082 memiliki karakteristik yang hampir sama karena berasal dari keluarga yang sama. Berikut beberapa karakteristik utama kedua IC ini:
- Tegangan operasi: ±3V hingga ±18V
- Impedansi input tinggi: lebih dari 10¹² Ohm
- Arus bias input rendah: sekitar 30pA
- Low input offset voltage: sekitar 3mV
- Wide bandwidth: sekitar 3 MHz (typical)
- Slew rate: 13 V/μs
- Low harmonic distortion
Karakteristik ini membuat IC TL081 dan TL082 sangat cocok untuk aplikasi presisi dan audio.
Perbedaan Antara TL081 dan TL082
Meskipun memiliki banyak kesamaan, terdapat perbedaan utama antara TL081 dan TL082 yang penting untuk diketahui saat merancang rangkaian:
| Fitur | TL081 | TL082 |
|---|---|---|
| Jumlah Op-Amp | 1 | 2 |
| Kemasan Umum | 8-pin DIP/SOIC | 8-pin DIP/SOIC |
| Konsumsi Daya | Lebih rendah | Sedikit lebih tinggi karena dual op-amp |
Pemilihan antara TL081 dan TL082 biasanya didasarkan pada kebutuhan jumlah op-amp dalam satu kemasan dan efisiensi ruang PCB.
Fungsi dan Kegunaan dalam Rangkaian Elektronik
IC TL081 dan TL082 memiliki banyak fungsi dalam berbagai aplikasi, terutama pada sistem analog. Berikut ini beberapa contoh penggunaan umum:
1. Penguat Sinyal (Signal Amplifier)
Kedua IC ini sering digunakan untuk memperkuat sinyal analog dari sensor atau sumber sinyal kecil lainnya. Dengan impedansi input tinggi dan noise rendah, mereka sangat ideal untuk aplikasi penguat sinyal presisi.
2. Filter Aktif
Dalam aplikasi audio atau sistem pengolahan sinyal lainnya, TL081 dan TL082 dapat digunakan untuk membangun filter aktif seperti low-pass, high-pass, band-pass, dan band-stop. Karakteristik frekuensi yang stabil membuatnya cocok untuk kebutuhan ini.
3. Buffer (Voltage Follower)
Karena memiliki impedansi input yang sangat tinggi dan impedansi output rendah, TL081/TL082 sangat efektif digunakan sebagai buffer atau voltage follower yang mencegah beban pada sumber sinyal.
4. Integrator dan Differentiator
Dalam sistem kendali atau pemrosesan sinyal, kedua IC ini dapat dikonfigurasi sebagai rangkaian integrator atau differensiator, yang sangat penting untuk aplikasi yang melibatkan manipulasi bentuk sinyal.
5. Komparator
Walaupun bukan fungsi utama, TL081 dan TL082 juga bisa digunakan sebagai komparator dalam keadaan tertentu, meskipun lebih disarankan menggunakan IC komparator khusus untuk hasil lebih presisi.
Kelebihan TL081 dan TL082
Penggunaan IC TL081 dan TL082 memberikan beberapa keunggulan dibandingkan tipe Op-Amp lainnya:
- Kinerja tinggi: slew rate dan bandwidth yang cukup besar membuatnya responsif untuk sinyal cepat.
- Impedansi input tinggi: tidak membebani sumber sinyal.
- Stabilitas suhu: perubahan suhu tidak terlalu memengaruhi performa.
- Kompatibilitas luas: banyak tersedia dan mendukung tegangan simetris maupun asimetris.
Contoh Penerapan Praktis
Sebagai contoh penerapan, IC TL082 dapat digunakan dalam rangkaian tone control pada sistem audio analog. Satu bagian Op-Amp digunakan untuk low-pass filter, sedangkan bagian lainnya untuk high-pass filter. Penggunaan IC TL082 menghemat ruang dan biaya karena hanya memerlukan satu IC untuk dua fungsi.
Sementara itu, TL081 sering dipakai dalam rangkaian sensor analog seperti sensor suhu LM35. Dengan konfigurasi penguat non-inverting, sinyal kecil dari sensor dapat diperkuat secara linier sehingga dapat diproses oleh mikrokontroler.
IC Op-Amp TL081 dan TL082 adalah pilihan yang sangat baik untuk berbagai aplikasi elektronik analog. TL081 cocok untuk aplikasi yang memerlukan satu penguat operasional, sementara TL082 menawarkan dua op-amp dalam satu chip, cocok untuk rangkaian yang lebih kompleks namun efisien dari segi ruang dan biaya.
Dengan memahami karakteristik, perbedaan, dan aplikasi kedua IC ini, para teknisi dan hobiis elektronika dapat merancang sistem yang lebih andal dan efisien.
Jika Anda sedang merancang sistem analog, TL081 dan TL082 adalah solusi ideal yang memberikan keseimbangan antara performa dan kemudahan penggunaan.
