tugassains.com – LED atau Light Emitting Diode merupakan salah satu komponen elektronik yang paling banyak digunakan dalam berbagai perangkat modern, mulai dari indikator sederhana pada peralatan rumah tangga hingga sistem pencahayaan canggih dalam dunia industri.
Komponen ini dikenal karena efisiensi energinya, ukuran yang kecil, serta umur operasional yang panjang. Dalam artikel ini, akan dijelaskan secara lengkap mengenai LED, termasuk prinsip kerjanya, jenis-jenisnya, fungsinya dalam rangkaian elektronika, serta manfaatnya dalam kehidupan sehari-hari.
Daftar Isi

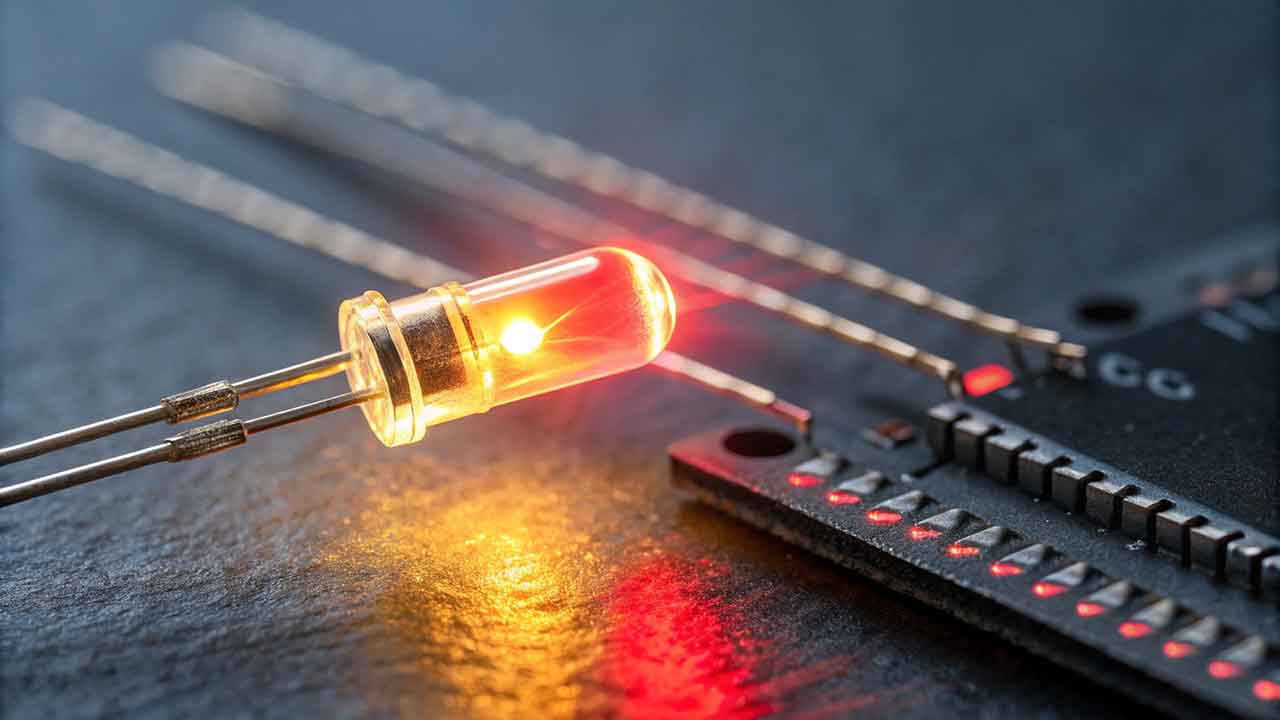

Pengertian LED (Light Emitting Diode)
LED adalah komponen semikonduktor yang memancarkan cahaya ketika dialiri arus listrik dalam arah tertentu. Cahaya yang dihasilkan berasal dari proses rekombinasi elektron dan hole di dalam bahan semikonduktor.
Berbeda dengan lampu pijar atau neon yang menghasilkan cahaya melalui pemanasan filamen atau gas, LED bekerja dengan mekanisme elektronika yang lebih efisien dan tidak menghasilkan panas berlebih.
Komponen ini termasuk dalam kategori dioda, yaitu alat semikonduktor yang hanya menghantarkan arus dalam satu arah.
Namun, LED memiliki kemampuan tambahan yaitu menghasilkan cahaya ketika arus mengalir dari anoda ke katoda.
Prinsip Kerja LED
Prinsip dasar kerja LED adalah elektroluminesensi. Ketika arus listrik mengalir dari anoda ke katoda, elektron dari semikonduktor tipe-n akan bertemu dengan hole dari semikonduktor tipe-p di daerah persambungan (junction).
Rekombinasi ini menyebabkan pelepasan energi dalam bentuk foton, yaitu partikel cahaya. Warna cahaya yang dihasilkan bergantung pada jenis bahan semikonduktor yang digunakan dan energi celah pita (bandgap) dari material tersebut.
Sebagai contoh:
- Gallium Arsenide menghasilkan cahaya merah
- Gallium Phosphide menghasilkan cahaya hijau
- Indium Gallium Nitride menghasilkan cahaya biru dan putih
Karakteristik LED
- Menghantarkan arus satu arah
- Memerlukan tegangan forward (bias maju) untuk menyala
- Tegangan forward berkisar antara 1,8V sampai 3,3V tergantung warna dan jenisnya
- Memiliki efisiensi tinggi dalam mengubah energi listrik menjadi cahaya
- Umur pemakaian panjang, bisa mencapai 50.000 jam atau lebih
Jenis-Jenis LED
Dalam dunia elektronika, LED tersedia dalam berbagai bentuk dan fungsi, antara lain:
- LED Indikator
Merupakan jenis paling umum yang digunakan sebagai penunjuk status dalam rangkaian. Biasanya berukuran kecil dan hanya membutuhkan arus rendah. - LED SMD (Surface Mount Device)
Digunakan dalam papan sirkuit modern karena dapat dipasang langsung pada permukaan PCB. Memiliki ukuran kecil namun intensitas cahaya tinggi. - LED High Power
Dapat menghasilkan cahaya yang sangat terang dengan konsumsi daya lebih besar. Umumnya digunakan pada lampu penerangan, seperti lampu jalan atau lampu kendaraan. - LED RGB
Mampu menghasilkan berbagai warna cahaya karena terdiri dari tiga LED kecil berwarna merah, hijau, dan biru dalam satu kemasan. Dapat diatur melalui mikrokontroler atau perangkat pengendali lainnya. - LED Infrared
Memancarkan cahaya di luar spektrum tampak dan banyak digunakan dalam remote control, sensor gerak, serta sistem komunikasi optik.
Fungsi LED dalam Rangkaian Elektronik
LED memiliki banyak fungsi tergantung pada aplikasinya. Beberapa fungsi umum di antaranya:
- Sebagai indikator status daya atau sinyal
- Sebagai lampu penerangan pada perangkat
- Sebagai penanda logika dalam rangkaian digital
- Sebagai elemen tampilan pada papan display
- Digunakan dalam sistem optik seperti sensor cahaya, remote control, dan komunikasi data
Kelebihan Penggunaan LED
- Hemat energi
LED memiliki efisiensi energi yang tinggi, sehingga lebih ramah lingkungan dan mengurangi konsumsi listrik. - Umur panjang
LED dapat bertahan hingga puluhan ribu jam, lebih lama dibandingkan lampu pijar atau lampu neon. - Ukuran kecil
Dengan bentuk yang ringkas, LED mudah dipasang dalam berbagai perangkat elektronik, bahkan dalam alat yang berukuran sangat kecil. - Tahan terhadap guncangan
Tidak seperti lampu konvensional yang rapuh, LED tidak memiliki filamen sehingga lebih tahan terhadap getaran atau benturan. - Tidak menghasilkan panas berlebih
Sebagian besar energi diubah menjadi cahaya, bukan panas. Ini membuat LED lebih efisien dan tidak memerlukan sistem pendingin kompleks.
Kekurangan LED
- Harga awal lebih mahal
Walaupun dalam jangka panjang lebih hemat, LED masih memiliki biaya awal yang lebih tinggi dibanding lampu biasa. - Sensitif terhadap arus berlebih
Tanpa pembatas arus seperti resistor, LED bisa mudah rusak jika dialiri arus melebihi kapasitasnya. - Sudut penyinaran terbatas
Cahaya yang dipancarkan bersifat terarah, sehingga membutuhkan lensa atau diffuser tambahan untuk penyinaran menyebar.
Tips Menggunakan LED dalam Rangkaian
- Selalu gunakan resistor pembatas arus untuk mencegah kerusakan
- Pastikan polaritas pemasangan benar (anoda dan katoda)
- Gunakan driver LED khusus untuk aplikasi daya tinggi
- Hindari menyolder terlalu lama untuk mencegah kerusakan akibat panas
Contoh Aplikasi LED di Kehidupan Sehari-Hari
- Lampu indikator daya pada charger, laptop, atau TV
- Sistem pencahayaan rumah, kantor, dan jalan umum
- Lampu belakang dan rem pada kendaraan
- Lampu emergency dan senter portabel
- Layar tampilan digital dan billboard
- Sistem sensor otomatis dan remote kontrol
Perkembangan Teknologi LED
LED terus berkembang dari waktu ke waktu. Kini tersedia LED organik (OLED) yang banyak digunakan dalam layar televisi dan smartphone. OLED menggunakan lapisan bahan organik untuk memancarkan cahaya dan menawarkan kualitas gambar yang lebih baik serta konsumsi daya lebih rendah.
Selain itu, teknologi LED juga mulai diterapkan dalam bidang pertanian (hortikultura), kesehatan, serta industri otomotif karena kemampuannya dalam menyesuaikan intensitas dan spektrum cahaya.
LED merupakan komponen elektronik yang sangat penting dalam berbagai aplikasi modern. Dengan prinsip kerja yang efisien dan umur panjang, LED telah menggantikan banyak jenis lampu tradisional dalam dunia elektronik dan pencahayaan.
Memahami dasar-dasar LED, cara kerjanya, serta bagaimana menggunakannya dengan tepat akan sangat membantu bagi siapa pun yang berkecimpung dalam dunia elektronika, baik pemula maupun profesional.
Dengan terus berkembangnya teknologi, peran LED dalam dunia elektronik akan semakin luas dan vital.
