tugassains.com – Dalam dunia elektronika modern, LED tidak hanya berfungsi sebagai sumber pencahayaan visual. Salah satu varian LED yang memiliki peran sangat penting dalam sistem sensor dan komunikasi adalah LED infrared.
Komponen ini telah menjadi bagian tak terpisahkan dari berbagai perangkat elektronik, mulai dari remote control, sensor gerak, hingga sistem keamanan.
Artikel ini akan mengulas secara lengkap mengenai LED infrared, mulai dari pengertian, prinsip kerja, karakteristik, hingga aplikasinya dalam bidang teknologi dan elektronika.
Daftar Isi

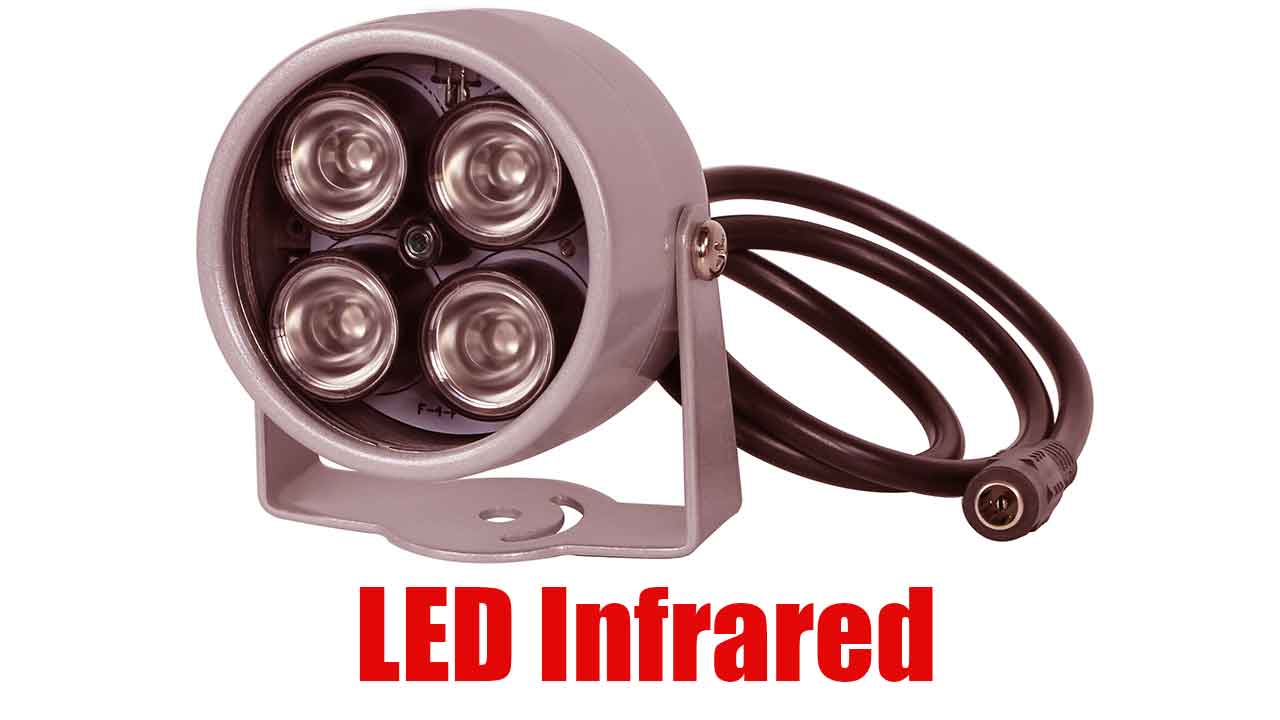

Apa Itu LED Infrared
LED infrared atau Light Emitting Diode inframerah adalah jenis dioda pemancar cahaya yang menghasilkan radiasi elektromagnetik dalam spektrum inframerah, yang umumnya tidak terlihat oleh mata manusia.
Meskipun cahayanya tidak tampak, perangkat ini tetap memancarkan energi cahaya dengan panjang gelombang sekitar 700 nanometer hingga 1.000 nanometer.
Berbeda dengan LED biasa yang digunakan untuk penerangan, LED inframerah digunakan untuk keperluan transmisi data dan deteksi objek.
Biasanya dipasangkan dengan photodiode atau phototransistor sebagai penerima cahaya dalam sistem optoelektronik.
Prinsip Kerja LED Infrared
Prinsip kerja LED infrared tidak jauh berbeda dengan LED pada umumnya. Ketika tegangan maju (forward bias) diberikan ke LED, elektron dari semikonduktor tipe n akan bergabung dengan hole dari semikonduktor tipe p. Proses rekombinasi ini melepaskan energi dalam bentuk foton.
Namun, dalam LED infrared, foton yang dihasilkan memiliki panjang gelombang lebih panjang dibanding LED visual, sehingga menghasilkan radiasi inframerah.
Cahaya ini dapat dimanfaatkan dalam berbagai aplikasi yang memerlukan komunikasi nirkabel berbasis cahaya atau deteksi objek berdasarkan pantulan.
Karakteristik LED Infrared
LED infrared memiliki beberapa karakteristik khusus yang membedakannya dari jenis LED lainnya, antara lain:
- Panjang Gelombang Output
LED infrared memiliki panjang gelombang yang berada di luar spektrum cahaya tampak, biasanya sekitar 850 nm hingga 950 nm. - Sudut Pancaran (Viewing Angle)
Pancaran cahaya dari LED ini bisa sangat sempit (fokus) atau lebar tergantung desain lensa yang digunakan. Hal ini mempengaruhi efektivitas pemancarannya dalam aplikasi tertentu. - Tegangan Maju Rendah
Biasanya membutuhkan tegangan antara 1,2 hingga 1,5 volt untuk beroperasi, lebih rendah dibanding LED visual. - Tidak Menghasilkan Cahaya Terlihat
Cahaya yang dihasilkan tidak dapat dilihat langsung oleh mata manusia, namun dapat terdeteksi menggunakan kamera atau sensor inframerah. - Konsumsi Daya Rendah
LED infrared dikenal hemat energi, sehingga cocok untuk digunakan dalam perangkat portabel yang menggunakan baterai.
Fungsi LED Infrared dalam Sistem Elektronika
LED infrared memiliki berbagai fungsi penting dalam sistem elektronik, antara lain:
- Sebagai Transmitter Sinyal pada Remote Control
Hampir semua remote TV, AC, dan perangkat elektronik lainnya menggunakan LED infrared untuk mengirimkan sinyal ke penerima inframerah yang ada di perangkat utama. - Digunakan dalam Sensor Jarak dan Gerak
Dipasangkan dengan photodiode atau phototransistor, LED infrared mampu mendeteksi keberadaan objek berdasarkan pantulan cahaya inframerah. - Sarana Komunikasi Data Nirkabel
Beberapa perangkat lama seperti ponsel dan laptop menggunakan inframerah sebagai media transfer data antar perangkat. - Sistem Keamanan dan Pemantauan
LED infrared sering digunakan dalam sistem CCTV dan kamera pengintai malam hari karena kemampuannya menerangi area gelap tanpa terlihat oleh mata manusia. - Pemantauan Biometrik dan Medis
Digunakan dalam perangkat pengukur denyut nadi atau oksigen dalam darah (pulse oximeter), karena mampu menembus jaringan kulit untuk mendeteksi variasi aliran darah.
Contoh Aplikasi LED Infrared dalam Kehidupan Sehari-hari
Berikut ini beberapa contoh nyata penggunaan LED inframerah yang dapat ditemukan di berbagai bidang:
- Perangkat Rumah Tangga
Digunakan pada remote control televisi, AC, kipas angin, serta perangkat multimedia lainnya. - Peralatan Keamanan
Banyak digunakan dalam sensor pintu otomatis dan sistem alarm yang mendeteksi pergerakan. - Otomotif
Sensor parkir dan pengaman sabuk pengaman menggunakan kombinasi LED infrared dan photodetector untuk deteksi jarak dan keberadaan objek. - Peralatan Medis
Pulse oximeter dan termometer inframerah menggunakan LED ini untuk mengukur tanda-tanda vital tubuh tanpa kontak langsung. - Elektronika Hobi dan DIY (Do It Yourself)
Banyak digunakan oleh para hobiis dalam membuat sistem otomasi rumah atau robot pendeteksi garis dan penghalang.
Tips Penggunaan LED Infrared dalam Rangkaian Elektronika
Bagi Anda yang ingin menggunakan LED infrared dalam proyek elektronika, berikut beberapa tips agar hasilnya optimal:
- Gunakan Resistor Pembatas Arus
Sama seperti LED biasa, LED infrared membutuhkan resistor untuk membatasi arus agar tidak terbakar. - Padukan dengan Sensor Penerima
Untuk mendeteksi sinyal dari LED infrared, Anda membutuhkan penerima seperti photodiode atau phototransistor. - Perhatikan Jarak Efektif
Jarak efektif transmisi sinyal tergantung pada daya LED dan sensitivitas penerima. Pastikan keduanya sesuai dengan kebutuhan sistem. - Gunakan Modul Infrared
Untuk kemudahan integrasi, gunakan modul infrared yang sudah tersedia di pasaran seperti modul IR transmitter dan receiver berbasis Arduino. - Uji dengan Kamera Digital
Karena mata manusia tidak bisa melihat cahaya inframerah, Anda bisa menggunakan kamera smartphone untuk memastikan LED berfungsi.
Tantangan dan Batasan Penggunaan
Meskipun memiliki banyak keunggulan, LED infrared juga memiliki beberapa keterbatasan yang perlu diperhatikan:
- Jangkauan Terbatas
Umumnya hanya efektif dalam jarak pendek, tergantung pada kekuatan pancaran dan sensitivitas penerima. - Interferensi Cahaya
Sinar matahari atau cahaya buatan dengan spektrum inframerah bisa mengganggu kerja sensor berbasis LED ini. - Tidak Cocok untuk Transfer Data Kecepatan Tinggi
Dibandingkan teknologi lain seperti Wi-Fi atau Bluetooth, komunikasi data berbasis inframerah relatif lambat dan bersifat line-of-sight.
LED infrared merupakan salah satu komponen vital dalam dunia elektronika modern. Meskipun tidak terlihat oleh mata, fungsinya sangat besar, mulai dari pengendalian perangkat hingga pengukuran kondisi biologis.
Dengan memahami prinsip kerja dan cara penggunaannya, kita dapat mengembangkan berbagai aplikasi yang efisien dan inovatif.
LED ini tetap relevan digunakan hingga kini karena efisiensinya, konsumsi daya rendah, dan kemudahan integrasi dalam berbagai rangkaian.
Bagi penggemar elektronika maupun pelaku industri, memahami potensi dan batasan LED infrared adalah langkah awal untuk merancang sistem berbasis optoelektronik yang andal dan fungsional.
