tugassains.com – Sensor suhu merupakan komponen vital dalam berbagai perangkat elektronik, baik untuk kebutuhan industri, otomotif, rumah tangga, maupun sistem kendali otomatis.
Salah satu jenis sensor suhu yang banyak digunakan karena kemudahannya dalam integrasi ke rangkaian elektronik adalah sensor suhu IC dengan keluaran analog.
Komponen ini menyederhanakan proses pemantauan suhu karena memberikan sinyal analog yang mudah diolah oleh sistem pengendali seperti mikrokontroler atau op-amp.
Artikel ini akan mengupas tuntas tentang pengertian sensor suhu berbasis IC analog, bagaimana cara kerjanya, keunggulannya dibandingkan sensor digital, serta aplikasinya dalam kehidupan sehari-hari maupun bidang industri.
Daftar Isi
Apa Itu Sensor Suhu IC dengan Keluaran Analog?

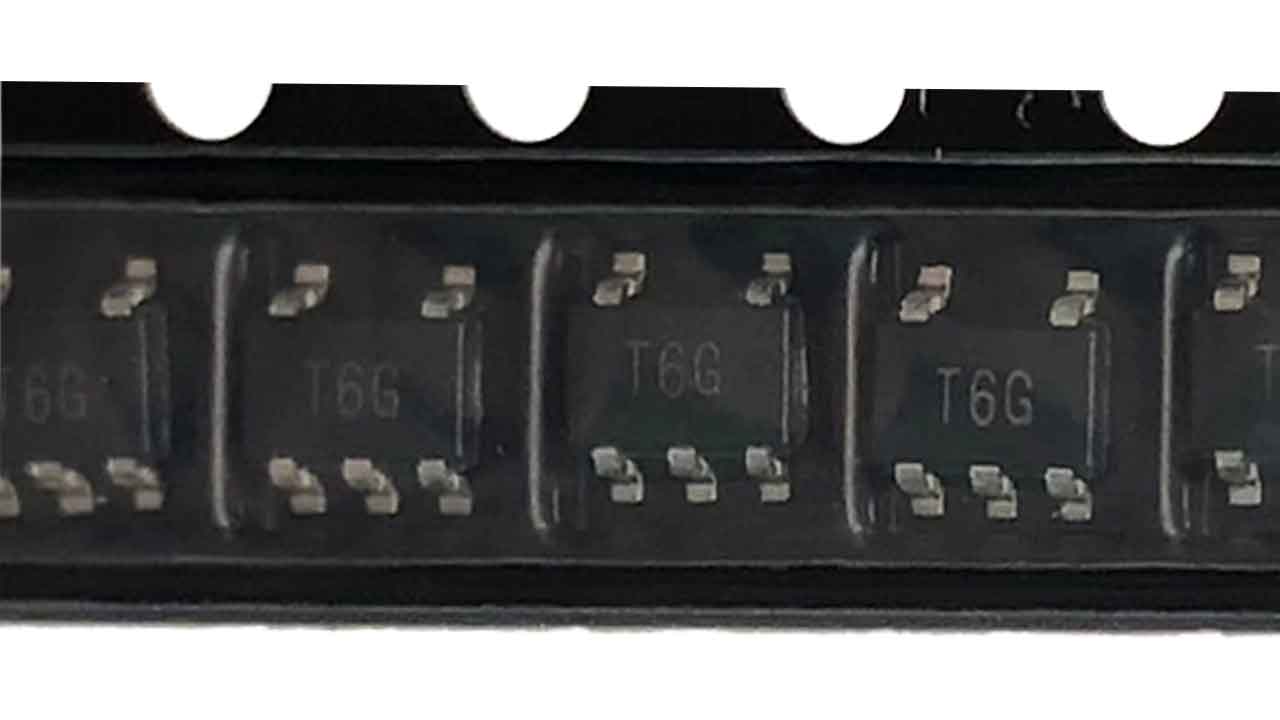

Sensor suhu IC dengan keluaran analog adalah perangkat semikonduktor yang mengukur suhu lingkungan dan menghasilkan tegangan analog yang proporsional dengan suhu tersebut.
Sinyal keluarannya bersifat linier terhadap perubahan suhu, sehingga dapat langsung dibaca dan diolah oleh rangkaian analog atau konversi ke digital melalui ADC (Analog to Digital Converter).
Sensor jenis ini termasuk dalam kategori sensor suhu kontak karena bekerja dengan mendeteksi suhu melalui permukaan yang bersentuhan langsung dengan komponen. Umumnya, sensor ini hadir dalam bentuk chip kecil dengan tiga pin utama: VCC, GND, dan OUT.
Contoh populer dari sensor ini antara lain LM35, TMP36, dan MCP9700. Komponen-komponen ini dirancang dengan sensitivitas tinggi, bentuk kompak, dan konsumsi daya rendah, yang menjadikannya ideal untuk berbagai aplikasi pengukuran suhu.
Prinsip Kerja Sensor Suhu IC Analog
Sensor ini bekerja berdasarkan perubahan tegangan internal pada material semikonduktor akibat suhu. Perubahan suhu akan memengaruhi tegangan basis-emitor dari transistor di dalam IC, menghasilkan tegangan keluaran yang linier.
Sebagai contoh, LM35 menghasilkan tegangan 10 mV untuk setiap kenaikan 1°C. Artinya, jika suhu lingkungan 25°C, maka tegangan keluarannya adalah 250 mV. Hal ini mempermudah proses pembacaan suhu tanpa memerlukan kalibrasi eksternal yang rumit.
Sensor-sensor ini umumnya sudah dikalibrasi di pabrik, sehingga nilai tegangan output-nya dapat langsung dikonversikan ke satuan suhu seperti derajat Celsius dengan rumus sederhana:
T (°C) = Vout (mV) / 10 (untuk sensor LM35)
Keunggulan Sensor Suhu IC Analog
Dibandingkan jenis sensor suhu lainnya, sensor suhu berbasis IC dengan keluaran analog memiliki beberapa keunggulan yang cukup signifikan:
- Linieritas Tinggi
Tegangan keluaran yang berubah secara linier terhadap suhu mempermudah integrasi dan pemrosesan data, baik secara manual maupun melalui mikrokontroler. - Ukuran Kompak dan Mudah Dipasang
Bentuknya yang kecil serta hanya memerlukan tiga pin untuk pengoperasian membuatnya mudah diintegrasikan dalam papan sirkuit cetak (PCB). - Tidak Memerlukan Kalibrasi Eksternal
Sebagian besar sensor IC analog sudah dikalibrasi pabrik, sehingga pengguna cukup menyesuaikan rumus konversi berdasarkan datasheet tanpa harus mengkalibrasi secara manual. - Respon Cepat terhadap Perubahan Suhu
Desain semikonduktor memungkinkan sensor mendeteksi perubahan suhu secara cepat dan akurat, yang penting dalam aplikasi real-time seperti sistem pendingin atau pemanas. - Konsumsi Daya Rendah
Ideal untuk aplikasi portabel yang ditenagai baterai, seperti perangkat medis atau sistem monitoring nirkabel.
Jenis-Jenis Sensor Suhu IC Analog Populer
Berikut ini beberapa contoh sensor suhu IC dengan keluaran analog yang sering digunakan di dunia elektronika:
1. LM35
- Tegangan output: 10 mV/°C
- Range suhu: -55°C hingga +150°C
- Akurasi: ±0,5°C pada suhu ruang
- Tegangan suplai: 4V hingga 30V
LM35 sangat populer karena kemudahan penggunaannya dan akurasi tinggi, cocok untuk pemula maupun profesional.
2. TMP36
- Tegangan output: 750 mV pada 25°C
- Range suhu: -40°C hingga +125°C
- Akurasi: ±2°C (maks)
- Tegangan suplai: 2,7V hingga 5,5V
TMP36 sangat ideal untuk aplikasi mikrokontroler 3,3V karena beroperasi di tegangan rendah.
3. MCP9700
- Tegangan output: 500 mV pada 0°C
- Range suhu: -40°C hingga +125°C
- Akurasi: ±2°C
- Tegangan suplai: 2,3V hingga 5,5V
Sensor ini menawarkan efisiensi tinggi dengan noise rendah, sering digunakan dalam sistem kontrol suhu industri dan perangkat IoT.
Contoh Aplikasi dalam Kehidupan Sehari-Hari
Sensor suhu IC analog digunakan di berbagai bidang karena kemudahan dan keandalannya. Berikut beberapa aplikasinya:
- Termometer Digital
Digunakan dalam pembuatan termometer suhu ruangan atau tubuh berbasis mikrokontroler. - Sistem HVAC (Heating, Ventilation, and Air Conditioning)
Memantau dan mengatur suhu ruangan untuk kenyamanan serta efisiensi energi. - Perangkat Medis
Mengontrol suhu dalam inkubator bayi, alat steril medis, dan pemanas infus. - Elektronika Otomotif
Memantau suhu mesin atau kabin dalam sistem otomotif modern. - Sistem Kendali Industri
Digunakan pada mesin pabrik untuk mengontrol suhu proses produksi agar tetap dalam batas aman. - Perangkat Rumah Tangga Pintar
Sebagai bagian dari sistem smart home seperti pendingin otomatis, pengatur suhu kulkas, atau AC berbasis kendali jarak jauh.
Cara Mengintegrasikan Sensor Suhu IC ke Mikrokontroler
Langkah-langkah dasar untuk menghubungkan sensor suhu analog ke mikrokontroler seperti Arduino atau ESP32 adalah sebagai berikut:
- Sambungkan VCC sensor ke pin 5V atau 3.3V mikrokontroler
- Hubungkan GND sensor ke ground sistem
- Sambungkan pin OUT sensor ke salah satu pin ADC mikrokontroler
- Gunakan fungsi pembacaan analog untuk membaca tegangan keluarannya
- Konversikan nilai ADC ke tegangan, lalu ke suhu menggunakan rumus dari datasheet
Dengan proses ini, suhu dapat ditampilkan di layar LCD, dikirim ke server cloud, atau dijadikan variabel kendali untuk sistem otomatis.
Hal yang Perlu Diperhatikan
Meskipun sensor ini cukup andal, ada beberapa hal penting yang perlu diperhatikan:
- Gunakan kabel pendek untuk menghindari gangguan sinyal
- Tambahkan kapasitor bypass antara VCC dan GND untuk mengurangi noise
- Pastikan input ADC mikrokontroler sesuai dengan range output sensor
- Hindari paparan suhu ekstrem di luar batas kerja sensor untuk menjaga akurasi dan masa pakai
Sensor suhu IC dengan keluaran analog merupakan solusi efisien dan praktis untuk pengukuran suhu dalam berbagai aplikasi elektronik.
Keunggulannya yang mencakup akurasi, stabilitas, serta kemudahan integrasi menjadikannya pilihan utama bagi para praktisi dan hobiis elektronika.
Memahami prinsip kerja serta cara penggunaannya akan membantu Anda merancang sistem pengukuran suhu yang andal, baik untuk proyek pribadi maupun skala industri.
Jika Anda sedang membangun sistem kendali suhu, sensor suhu analog ini layak untuk dipertimbangkan sebagai bagian inti rangkaian.
