tugassains.com – Dalam dunia industri dan laboratorium, pengukuran suhu yang akurat merupakan faktor penting untuk menjaga kualitas, keamanan, dan efisiensi proses.
Salah satu alat yang banyak digunakan untuk tujuan tersebut adalah thermocouple, yang tersedia dalam berbagai jenis.
Di antara berbagai tipe yang ada, thermocouple tipe N dikenal sebagai salah satu sensor suhu dengan performa tinggi yang sangat cocok untuk kondisi ekstrem.
Artikel ini akan membahas secara lengkap mengenai thermocouple tipe N, mulai dari karakteristik material, keunggulan dibandingkan tipe lain, hingga aplikasinya dalam dunia industri.
Daftar Isi

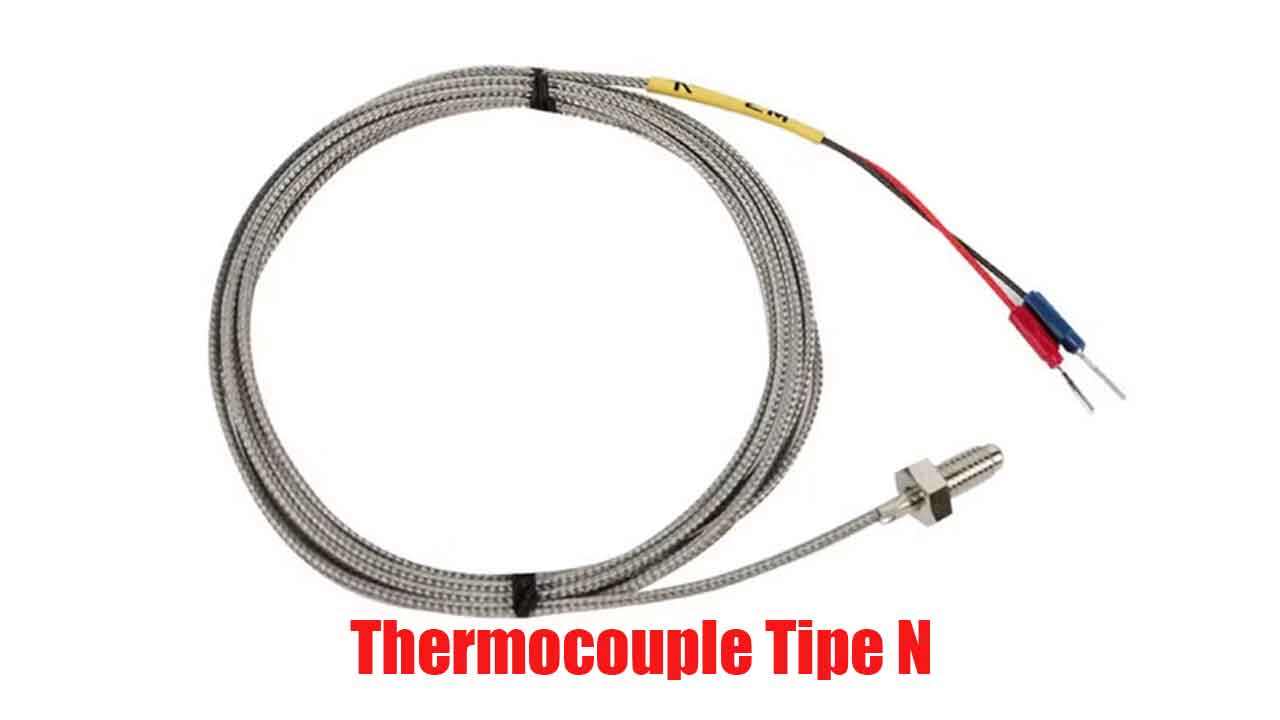

Apa Itu Thermocouple Tipe N?
Thermocouple tipe N merupakan jenis thermocouple yang terbuat dari dua jenis logam berbeda, yaitu Nicrosil (paduan nikel-kromium-silikon) dan Nisil (paduan nikel-silikon).
Komponen-komponen ini dipilih karena memiliki stabilitas termal yang sangat baik dan ketahanan terhadap oksidasi pada suhu tinggi.
Thermocouple ini dirancang untuk mengatasi beberapa kelemahan yang terdapat pada thermocouple tipe K, terutama dalam hal stabilitas jangka panjang dan ketahanan terhadap lingkungan agresif.
Karena alasan tersebut, tipe N banyak digunakan pada aplikasi industri berat, seperti pembangkit listrik, sistem kontrol proses, serta di lingkungan dengan suhu tinggi dan atmosfer korosif.
Karakteristik Thermocouple Tipe N
Thermocouple tipe N memiliki sejumlah karakteristik teknis yang membedakannya dari tipe lainnya. Berikut beberapa di antaranya:
- Rentang suhu pengoperasian
Thermocouple tipe N memiliki rentang pengukuran suhu sekitar -200 °C hingga 1300 °C. Ini membuatnya cocok digunakan dalam aplikasi suhu ekstrem, baik rendah maupun tinggi. - Stabilitas termal
Dibandingkan dengan tipe K, tipe N menawarkan kestabilan suhu yang lebih baik, terutama dalam penggunaan jangka panjang di suhu tinggi. - Resistensi terhadap oksidasi
Paduan logam Nicrosil dan Nisil memberikan perlindungan terhadap oksidasi, bahkan dalam lingkungan yang mengandung gas agresif seperti hidrogen atau nitrogen. - Kepekaan terhadap perubahan suhu
Meskipun tidak sepeka tipe K, tipe N memiliki linearitas yang baik dan tetap memberikan respons cepat terhadap perubahan suhu. - Ketahanan terhadap drift termal
Salah satu keunggulan utama dari tipe N adalah ketahanannya terhadap drift termal, yakni perubahan nilai pembacaan akibat degradasi logam setelah pemakaian jangka panjang.
Keunggulan Thermocouple Tipe N
Thermocouple tipe N menjadi pilihan utama dalam berbagai aplikasi industri karena memiliki sejumlah keunggulan sebagai berikut:
Tahan terhadap Lingkungan Ekstrem
Logam penyusun pada tipe N memiliki ketahanan yang sangat baik terhadap korosi dan oksidasi. Hal ini membuatnya ideal untuk digunakan di pabrik kimia, pembangkit listrik tenaga panas, dan sektor metalurgi.
Stabilitas Jangka Panjang
Karakteristik stabil dalam jangka panjang menjadikan tipe N pilihan ideal untuk sistem yang memerlukan pemantauan suhu terus-menerus tanpa kalibrasi ulang yang terlalu sering.
Tidak Rentan terhadap “Green Rot”
Pada thermocouple tipe K, terjadi degradasi yang dikenal sebagai green rot ketika digunakan pada suhu tinggi dalam atmosfer tanpa oksigen. Thermocouple tipe N tidak mengalami degradasi ini karena komposisi logamnya lebih tahan terhadap oksidasi.
Linearitas Baik
Thermocouple tipe N memiliki karakteristik linearitas yang memudahkan kalibrasi dan interpretasi data suhu secara akurat, terutama dalam aplikasi sistem kendali otomatis.
Penggantian Ideal untuk Tipe K
Dalam banyak aplikasi yang sebelumnya menggunakan tipe K, tipe N bisa menjadi alternatif yang lebih unggul karena performanya yang lebih stabil, khususnya dalam kondisi suhu ekstrem atau lingkungan korosif.
Keterbatasan Thermocouple Tipe N
Meskipun memiliki banyak keunggulan, tipe N juga memiliki beberapa keterbatasan yang perlu diperhatikan:
- Harga relatif lebih tinggi dibandingkan tipe K atau tipe J
- Sensitivitas terhadap perubahan suhu sedikit lebih rendah dibandingkan dengan beberapa tipe lain
- Masih belum sepopuler tipe K, sehingga ketersediaan dan integrasi dalam perangkat lama bisa menjadi tantangan
Namun, dalam sistem modern dan aplikasi kritikal, manfaat yang ditawarkan oleh tipe N sering kali sebanding dengan biayanya.
Aplikasi Thermocouple Tipe N
Berikut beberapa contoh aplikasi di mana thermocouple tipe N digunakan:
Industri Metalurgi
Dalam proses peleburan dan perlakuan panas logam, thermocouple tipe N digunakan untuk memantau suhu tungku yang dapat mencapai lebih dari 1000 °C.
Pembangkit Listrik
Pada pembangkit listrik berbahan bakar fosil maupun tenaga nuklir, tipe N digunakan untuk pengukuran suhu pada turbin, pipa uap, dan sistem pembakaran.
Sistem Otomasi Proses
Dalam sektor manufaktur yang mengandalkan sistem kontrol suhu otomatis, tipe N menjadi pilihan karena keandalannya dalam jangka panjang.
Industri Petrokimia
Lingkungan dengan atmosfer agresif seperti gas hidrokarbon dan senyawa korosif membutuhkan sensor suhu yang tahan lama. Thermocouple tipe N menawarkan performa optimal dalam kondisi tersebut.
Penelitian dan Pengembangan
Banyak laboratorium menggunakan tipe N karena kestabilan data yang dihasilkan sangat cocok untuk eksperimen yang memerlukan presisi tinggi dalam pengukuran suhu.
Tips Penggunaan Thermocouple Tipe N
Agar performa sensor dapat dimaksimalkan, berikut beberapa hal yang perlu diperhatikan:
- Gunakan kabel kompensasi yang sesuai dengan tipe N agar akurasi tetap terjaga
- Pastikan titik sambungan tidak terpapar langsung oleh panas berlebih
- Pilih selubung pelindung (sheath) yang sesuai dengan lingkungan kerja, seperti Inconel atau stainless steel
- Lakukan kalibrasi secara berkala meskipun tingkat drift termalnya rendah
- Hindari pemasangan di area dengan getaran mekanis berlebihan yang dapat merusak sambungan internal
Perbandingan Thermocouple Tipe N dengan Jenis Lain
| Jenis Thermocouple | Rentang Suhu (°C) | Stabilitas Jangka Panjang | Ketahanan Oksidasi | Harga |
|---|---|---|---|---|
| Tipe K | -200 – 1260 | Sedang | Cukup | Lebih murah |
| Tipe J | -40 – 750 | Rendah | Rendah | Murah |
| Tipe N | -200 – 1300 | Tinggi | Sangat baik | Lebih mahal |
| Tipe R/S | 0 – 1600 | Sangat tinggi | Sangat baik | Sangat mahal |
Dari perbandingan di atas, dapat disimpulkan bahwa thermocouple tipe N menawarkan keseimbangan antara kinerja dan biaya, menjadikannya pilihan praktis untuk berbagai kebutuhan industri.
Thermocouple tipe N merupakan sensor suhu yang ideal untuk lingkungan ekstrem dan aplikasi yang menuntut kestabilan pengukuran jangka panjang.
Dibuat dari material berkualitas tinggi yang tahan terhadap oksidasi dan korosi, tipe ini mampu memberikan hasil pengukuran yang akurat dan konsisten.
Meskipun harganya sedikit lebih tinggi dibandingkan beberapa tipe lain, performa yang ditawarkan menjadikannya investasi yang layak untuk keperluan industri, penelitian, dan pengembangan sistem kontrol suhu.
Dengan pemahaman yang baik tentang karakteristik dan aplikasinya, pemilihan sensor suhu dapat disesuaikan secara tepat untuk menghasilkan sistem yang lebih andal dan efisien.
