tugassains.com – Sensor suhu merupakan salah satu komponen penting dalam sistem elektronika, otomasi, dan industri. Salah satu tipe sensor suhu yang paling banyak digunakan karena keandalannya adalah thermocouple.
Thermocouple memiliki banyak variasi berdasarkan bahan dan karakteristiknya, yang membuatnya fleksibel digunakan dalam berbagai kondisi lingkungan.
Artikel ini akan membahas secara lengkap tentang jenis sensor suhu thermocouple, karakteristik masing-masing, dan penerapannya dalam berbagai bidang.
Daftar Isi

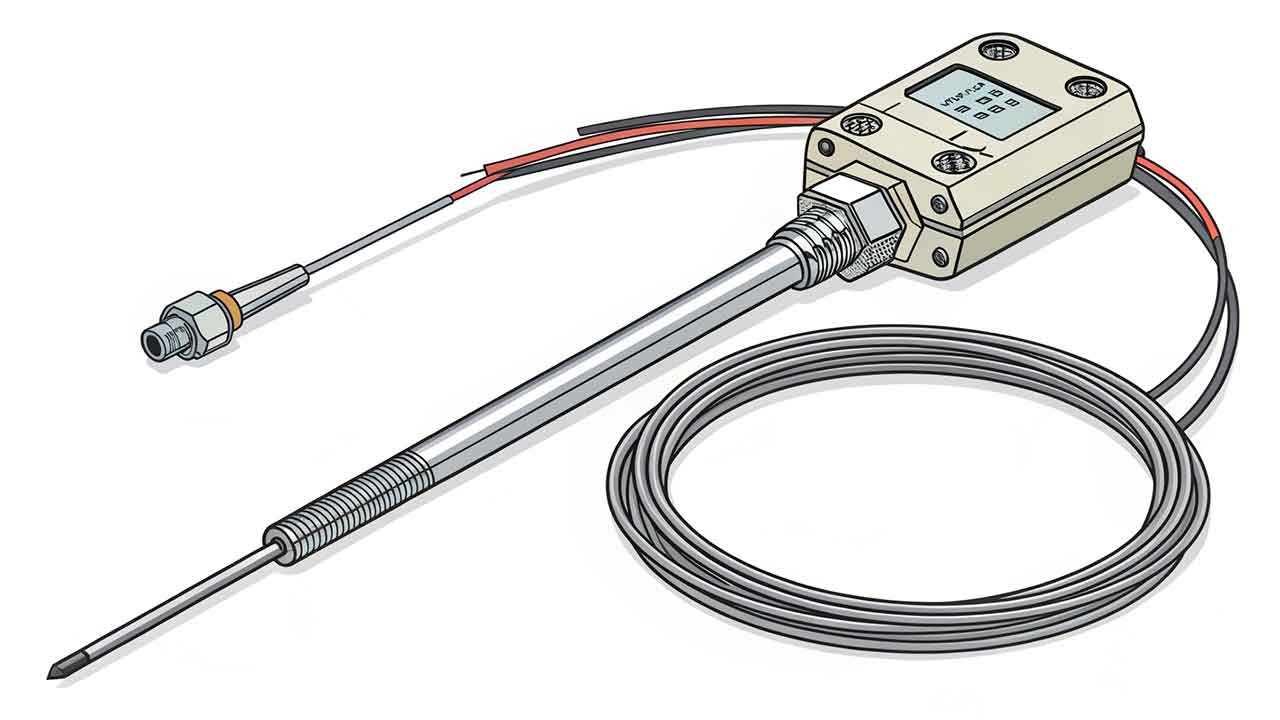

Pengertian Sensor Suhu Thermocouple
Thermocouple adalah sensor suhu yang bekerja berdasarkan prinsip efek termolistrik, yaitu ketika dua logam berbeda disambungkan dan perbedaan suhu terjadi di antara dua titik sambungan, maka akan muncul tegangan listrik kecil. Tegangan ini kemudian dapat dikalibrasi untuk menentukan suhu.
Sensor ini terdiri dari dua kabel logam yang berbeda jenis, disambung pada satu ujung (ujung pengukuran), dan dihubungkan ke alat ukur suhu di ujung lainnya (ujung referensi).
Thermocouple banyak digunakan karena jangkauan pengukuran suhu yang luas, waktu respons yang cepat, serta daya tahan tinggi dalam lingkungan ekstrem.
Prinsip Kerja Thermocouple
Thermocouple bekerja berdasarkan hukum Seebeck. Ketika dua logam berbeda membentuk sambungan dan suhu di kedua titik berbeda, maka akan terjadi perbedaan potensial listrik.
Tegangan ini sangat kecil (mikrovolt) dan tergantung pada jenis logam dan perbedaan suhu antara titik sambungan dan titik referensi.
Semakin besar perbedaan suhu, semakin besar tegangan yang dihasilkan. Tegangan tersebut kemudian diukur dan dikonversi menjadi nilai suhu melalui alat ukur seperti multimeter digital atau sistem data logger.
Keunggulan Thermocouple
Beberapa keunggulan yang membuat thermocouple banyak digunakan antara lain:
- Rentang suhu yang luas (hingga ribuan derajat Celsius tergantung jenisnya)
- Tangguh di lingkungan ekstrem (tekanan tinggi, getaran, kelembaban)
- Ukuran kecil dan fleksibel dalam pemasangan
- Biaya relatif rendah dan mudah ditemukan
- Waktu respons cepat
Jenis Sensor Suhu Thermocouple
Thermocouple diklasifikasikan ke dalam beberapa tipe berdasarkan bahan logam penyusunnya. Setiap tipe memiliki karakteristik dan rentang suhu yang berbeda. Berikut beberapa jenis thermocouple yang umum digunakan:
1. Thermocouple Tipe K
Tipe ini merupakan salah satu yang paling umum digunakan. Terbuat dari campuran Chromel (nikel-kromium) dan Alumel (nikel-aluminium).
- Rentang suhu: -200 °C hingga 1350 °C
- Kelebihan: Stabilitas tinggi, akurasi baik, harga terjangkau
- Aplikasi: Industri, laboratorium, oven, sistem HVAC
2. Thermocouple Tipe J
Tipe ini terdiri dari logam besi (iron) dan Constantan (tembaga-nikel).
- Rentang suhu: -40 °C hingga 750 °C
- Kelebihan: Cocok untuk lingkungan oksidasi rendah
- Kekurangan: Mudah teroksidasi pada suhu tinggi
- Aplikasi: Mesin industri, proses termal ringan
3. Thermocouple Tipe T
Tipe T menggunakan tembaga dan Constantan.
- Rentang suhu: -200 °C hingga 350 °C
- Kelebihan: Akurat untuk pengukuran suhu rendah
- Kekurangan: Tidak cocok untuk suhu tinggi
- Aplikasi: Kedokteran, kriogenik, riset laboratorium
4. Thermocouple Tipe E
Tipe ini terdiri dari Chromel dan Constantan.
- Rentang suhu: -200 °C hingga 900 °C
- Kelebihan: Sensitivitas tinggi, menghasilkan tegangan lebih besar dibanding tipe lain
- Aplikasi: Pengukuran presisi, sistem kalibrasi suhu
5. Thermocouple Tipe N
Tipe N adalah pengembangan dari tipe K, menggunakan Nicrosil dan Nisil.
- Rentang suhu: -200 °C hingga 1300 °C
- Kelebihan: Lebih stabil dari tipe K pada suhu tinggi, tahan oksidasi
- Aplikasi: Industri petrokimia, pembangkit listrik
6. Thermocouple Tipe R, S, dan B
Ketiga tipe ini terbuat dari campuran platinum dan rhodium, memiliki akurasi dan stabilitas sangat tinggi.
- Rentang suhu tipe R dan S: 0 °C hingga 1450 °C
- Rentang suhu tipe B: 0 °C hingga 1700 °C
- Kelebihan: Sangat stabil, cocok untuk aplikasi suhu tinggi
- Kekurangan: Harga mahal, sensitivitas rendah
- Aplikasi: Industri logam, pembakaran, laboratorium tingkat lanjut
Tabel Perbandingan Jenis Thermocouple
| Tipe | Bahan | Rentang Suhu | Keunggulan | Kekurangan |
|---|---|---|---|---|
| K | Chromel-Alumel | -200 °C – 1350 °C | Umum, tahan lama | Tidak cocok untuk vakum tinggi |
| J | Iron-Constantan | -40 °C – 750 °C | Ekonomis | Teroksidasi cepat |
| T | Copper-Constantan | -200 °C – 350 °C | Akurat suhu rendah | Rentang terbatas |
| E | Chromel-Constantan | -200 °C – 900 °C | Sensitivitas tinggi | Kurang umum |
| N | Nicrosil-Nisil | -200 °C – 1300 °C | Stabil suhu tinggi | Lebih mahal dari tipe K |
| R/S | Platinum-Rhodium | 0 °C – 1450 °C | Stabil, akurat | Harga tinggi |
| B | Platinum-Rhodium | 0 °C – 1700 °C | Tahan suhu sangat tinggi | Biaya sangat mahal |
Faktor yang Perlu Dipertimbangkan dalam Memilih Thermocouple
Saat memilih jenis thermocouple untuk suatu aplikasi, ada beberapa hal yang perlu diperhatikan:
- Rentang suhu
Pastikan jenis yang dipilih sesuai dengan suhu operasi maksimum perangkat. - Lingkungan kerja
Pertimbangkan apakah sensor akan dipakai di lingkungan yang korosif, lembab, atau mengandung getaran tinggi. - Akurasi dan sensitivitas
Untuk aplikasi presisi tinggi, pilih tipe yang lebih akurat dan stabil seperti tipe R atau S. - Biaya
Tipe platinum cenderung mahal, sehingga perlu menyesuaikan dengan anggaran proyek. - Kompatibilitas sistem
Pastikan perangkat atau sistem pembaca mendukung jenis thermocouple yang digunakan.
Aplikasi Sensor Thermocouple dalam Elektronika
Thermocouple banyak digunakan dalam berbagai aplikasi, mulai dari industri besar hingga sistem rumah tangga. Berikut beberapa contohnya:
- Oven dan pemanas industri
Digunakan untuk memantau suhu pembakaran dan memastikan proses produksi berlangsung sesuai standar. - Sistem pendingin dan HVAC
Mengontrol suhu dalam sistem ventilasi dan pendingin udara secara otomatis. - Peralatan laboratorium dan riset
Membantu dalam eksperimen suhu yang memerlukan akurasi tinggi. - Otomotif
Digunakan untuk mengukur suhu knalpot, mesin, dan komponen panas lainnya. - Perangkat IoT
Digabungkan dengan mikrokontroler seperti Arduino untuk sistem monitoring suhu berbasis internet.
Thermocouple merupakan pilihan sensor suhu yang sangat andal dalam berbagai aplikasi. Dengan beragam tipe yang tersedia, masing-masing memiliki keunggulan dan keterbatasan yang harus disesuaikan dengan kebutuhan sistem.
Memahami karakteristik tiap jenis thermocouple sangat penting agar tidak salah pilih saat merancang sistem pengukuran suhu dalam proyek elektronika atau industri.
Bagi para penggiat elektronika, mengenal dan memahami sensor suhu jenis thermocouple dapat menjadi bekal penting dalam merancang sistem pengukuran suhu yang akurat dan efisien.
