tugassains.com – Dalam bidang teknik dan elektronika, pengukuran suhu merupakan aspek krusial yang tidak bisa diabaikan. Salah satu perangkat yang paling banyak digunakan untuk tugas ini adalah thermocouple.
Di antara berbagai jenis thermocouple, tipe K menonjol karena kemampuannya dalam mengukur rentang suhu yang luas, ketahanannya terhadap lingkungan ekstrem, dan harga yang relatif terjangkau.
Artikel ini membahas secara lengkap tentang thermocouple tipe K, termasuk pengertian, cara kerja, spesifikasi teknis, kelebihan, serta aplikasinya di dunia industri dan laboratorium.
Daftar Isi

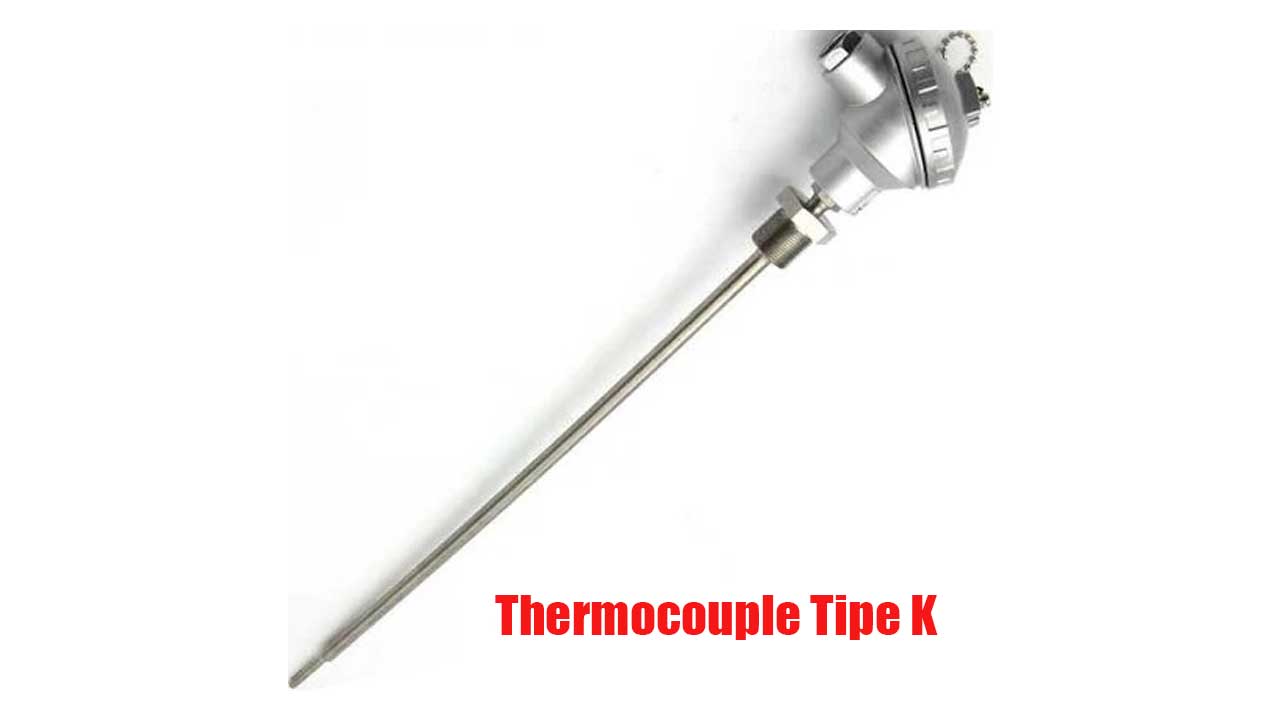

Apa Itu Thermocouple Tipe K?
Thermocouple adalah sensor suhu yang bekerja berdasarkan prinsip efek termolistrik, yaitu menghasilkan tegangan listrik ketika dua logam berbeda disambungkan dan dikenakan perbedaan suhu.
Thermocouple tipe K merupakan jenis thermocouple yang paling umum digunakan dan terdiri dari dua jenis logam, yaitu Chromel (paduan nikel dan kromium) sebagai kabel positif dan Alumel (paduan nikel dan aluminium) sebagai kabel negatif.
Thermocouple tipe K dikenal dengan kestabilannya, daya tahannya terhadap oksidasi, serta kemampuannya mengukur suhu dalam rentang yang luas, yakni antara -200 °C hingga +1350 °C.
Prinsip Kerja Thermocouple Tipe K
Thermocouple bekerja berdasarkan efek Seebeck, sebuah fenomena di mana tegangan listrik dihasilkan antara dua titik sambungan logam yang berbeda saat ada perbedaan suhu.
Dalam thermocouple tipe K, sambungan antara Chromel dan Alumel akan menghasilkan tegangan kecil (dalam satuan milivolt) yang sebanding dengan selisih suhu antara titik pengukuran (hot junction) dan titik referensi (cold junction).
Tegangan tersebut kemudian diukur oleh alat pengukur suhu, seperti multimeter dengan fungsi thermocouple atau modul konversi analog ke digital yang diprogram untuk menginterpretasikan data tersebut menjadi nilai suhu dalam satuan Celsius atau Fahrenheit.
Karakteristik dan Spesifikasi
Berikut adalah spesifikasi umum dari thermocouple tipe K yang sering digunakan dalam pengukuran suhu industri dan laboratorium:
- Material: Chromel (Ni-Cr) dan Alumel (Ni-Al)
- Rentang suhu: -200 °C hingga +1350 °C
- Tegangan output: Sekitar 41 µV/°C
- Toleransi akurasi: ±2,2 °C atau ±0,75% (kelas standar)
- Tipe kabel: Bisa tersedia dalam bentuk kabel fleksibel, probe stainless steel, atau disesuaikan dengan aplikasi
- Respon waktu: Tergantung desain, rata-rata 0,5 hingga 5 detik
Thermocouple tipe K juga dapat dikombinasikan dengan isolasi kabel berbahan Teflon, fiberglass, atau PVC tergantung kebutuhan suhu dan lingkungan aplikasinya.
Keunggulan Thermocouple Tipe K
Berikut ini adalah beberapa keunggulan thermocouple tipe K dibandingkan jenis lainnya:
- Rentang suhu yang luas
Mampu digunakan dalam pengukuran suhu ekstrem baik di lingkungan bersuhu sangat rendah maupun sangat tinggi. - Konstruksi yang kuat dan tahan lama
Sangat cocok untuk penggunaan di lingkungan industri yang keras, seperti proses pembakaran, peleburan logam, atau reaktor kimia. - Harga relatif ekonomis
Dibandingkan dengan sensor suhu lain seperti RTD (Resistance Temperature Detector), thermocouple tipe K lebih terjangkau. - Respon waktu yang cepat
Cocok untuk aplikasi yang memerlukan pengukuran suhu secara dinamis dan real-time. - Kompatibilitas tinggi
Dapat digunakan dengan berbagai jenis alat ukur dan sistem kontrol suhu modern, seperti PLC dan mikrokontroler.
Aplikasi Thermocouple Tipe K
Sensor ini banyak digunakan dalam berbagai sektor karena sifatnya yang serbaguna. Berikut beberapa contoh aplikasi praktisnya:
1. Industri Manufaktur
Digunakan dalam proses pemanasan dan pendinginan, seperti pada mesin cetak injeksi plastik, tungku industri, dan peralatan pengecoran logam.
2. Otomotif
Digunakan untuk memantau suhu knalpot, silinder mesin, dan sistem pendingin kendaraan bermotor.
3. Laboratorium dan Penelitian
Diterapkan dalam eksperimen termal, sistem pengendalian suhu reaktor kecil, dan peralatan ilmiah lain yang memerlukan data suhu presisi.
4. HVAC (Heating, Ventilation, and Air Conditioning)
Berperan dalam sistem pemanas dan pendingin ruangan untuk memantau suhu fluida atau udara.
5. Peralatan Rumah Tangga
Pada oven listrik, pemanggang roti, dan pemanas air, thermocouple digunakan sebagai komponen pengaman suhu berlebih atau pengatur suhu otomatis.
Cara Menggunakan Thermocouple Tipe K
Untuk menggunakan thermocouple tipe K dengan benar, ada beberapa hal penting yang perlu diperhatikan:
- Pemasangan hot junction
Letakkan ujung sensor di area yang ingin diukur suhunya, dan pastikan terhubung secara erat agar pembacaan lebih akurat. - Penggunaan cold junction atau kompensasi suhu
Alat pengukur suhu harus mengompensasi suhu pada titik sambungan dingin, karena perhitungan suhu berdasarkan perbedaan antara kedua titik. - Kalibrasi berkala
Thermocouple tipe K, seperti sensor lainnya, akan mengalami drift atau penyimpangan setelah penggunaan lama. Oleh karena itu, kalibrasi berkala sangat disarankan. - Perhatikan jenis konektor
Pastikan konektor dan kabel penghubung menggunakan bahan yang sesuai agar tidak menimbulkan error akibat perbedaan logam. - Perlindungan terhadap gangguan listrik
Gunakan perisai atau pelindung kabel untuk mencegah gangguan elektromagnetik, terutama jika digunakan di lingkungan industri.
Perbandingan dengan Jenis Thermocouple Lainnya
Untuk mengetahui posisi thermocouple tipe K dalam dunia sensor suhu, berikut perbandingan singkat dengan jenis lainnya:
| Jenis Thermocouple | Material Utama | Rentang Suhu (°C) | Keunggulan Utama |
|---|---|---|---|
| Tipe K | Chromel-Alumel | -200 hingga +1350 | Umum, murah, tahan korosi |
| Tipe J | Iron-Constantan | -40 hingga +750 | Murah, cocok untuk suhu rendah |
| Tipe T | Copper-Constantan | -200 hingga +350 | Akurat untuk suhu sangat rendah |
| Tipe E | Chromel-Constantan | -200 hingga +900 | Tegangan output tertinggi |
| Tipe N | Nicrosil-Nisil | -200 hingga +1300 | Stabilitas jangka panjang tinggi |
Dari tabel di atas, terlihat bahwa tipe K menawarkan keseimbangan antara rentang suhu, keandalan, dan biaya, sehingga menjadikannya pilihan ideal untuk berbagai aplikasi.
Thermocouple tipe K merupakan solusi sensor suhu yang sangat efisien dan banyak digunakan di berbagai industri karena keandalannya dalam mengukur suhu tinggi, harga yang kompetitif, serta daya tahannya di lingkungan ekstrem.
Prinsip kerjanya yang sederhana namun efektif membuatnya cocok digunakan pada berbagai alat ukur dan sistem kontrol otomatis.
Pemahaman mendalam tentang cara kerja dan aplikasinya dapat membantu para teknisi, pelajar, maupun profesional untuk memilih jenis sensor suhu yang tepat sesuai kebutuhan.
