tugassains.com – Pengukuran suhu adalah aspek krusial dalam berbagai proses industri, penelitian, hingga laboratorium. Salah satu sensor suhu yang paling sering digunakan adalah thermocouple.
Di antara berbagai jenis thermocouple yang tersedia, thermocouple tipe J menjadi salah satu yang paling umum karena harganya yang ekonomis serta kemampuannya dalam mengukur suhu secara akurat dalam rentang yang luas.
Artikel ini akan membahas secara mendalam mengenai thermocouple tipe J, meliputi pengertian, karakteristik, prinsip kerja, hingga penerapannya dalam bidang elektronika dan industri.
Daftar Isi
Pengertian Thermocouple Tipe J

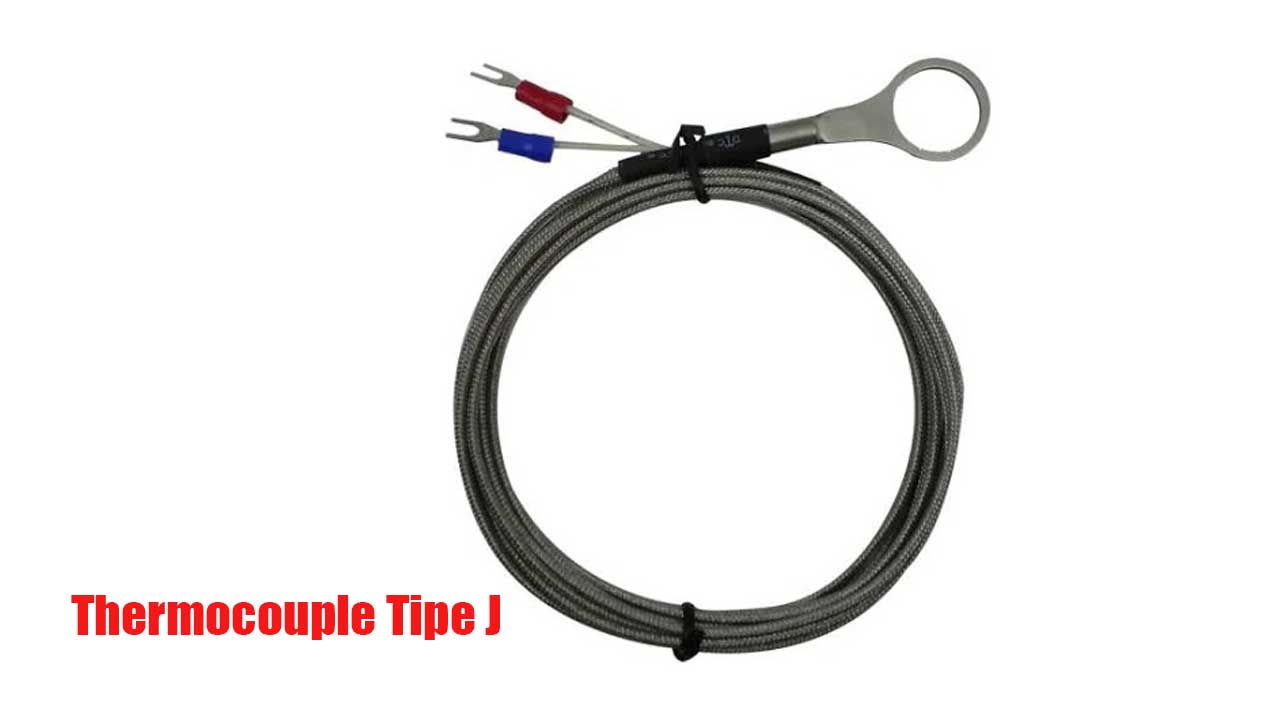

Thermocouple tipe J adalah sensor suhu yang terdiri dari dua jenis logam berbeda, yaitu besi (iron) dan konstantan (campuran tembaga-nikel), yang digabungkan pada salah satu ujungnya.
Ketika sambungan ini dipanaskan atau didinginkan, terjadi perubahan tegangan listrik yang sebanding dengan perbedaan suhu antara ujung sambungan dan titik referensi.
Tegangan ini kemudian diukur dan dikonversikan menjadi data suhu melalui perangkat konversi atau alat ukur seperti termometer digital atau sistem kontrol industri.
Thermocouple tipe J termasuk dalam kelompok thermocouple berbasis logam feromagnetik yang memberikan stabilitas dan sensitivitas yang cukup tinggi, meskipun tidak cocok untuk suhu sangat tinggi seperti tipe K atau R.
Karakteristik Thermocouple Tipe J
Beberapa karakteristik umum dari thermocouple tipe J yang perlu diketahui antara lain:
- Bahan Pembentuk:
- Kawat positif terbuat dari besi (Fe)
- Kawat negatif terbuat dari konstantan (Cu-Ni)
- Rentang Suhu Operasional:
- Umumnya digunakan dalam rentang -40 °C hingga 750 °C
- Rentang optimal untuk penggunaan industri adalah 0 °C hingga 600 °C
- Output Tegangan:
- Menghasilkan sekitar 50 µV/°C, tergantung pada kondisi dan jenis alat ukur
- Stabilitas:
- Tipe J cenderung lebih sensitif terhadap oksidasi pada suhu tinggi, terutama kawat besi, sehingga tidak direkomendasikan untuk aplikasi suhu di atas 760 °C secara berkelanjutan
- Harga dan Ketersediaan:
- Lebih ekonomis dibandingkan tipe lain, dengan banyak pilihan di pasaran
- Linearitas:
- Memiliki hubungan suhu-tegangan yang cukup linear dalam rentang kerja umum, sehingga memudahkan proses kalibrasi
Prinsip Kerja Thermocouple Tipe J
Thermocouple bekerja berdasarkan prinsip efek Seebeck, yang menyatakan bahwa perbedaan suhu antara dua titik yang dihubungkan oleh dua logam berbeda akan menghasilkan tegangan listrik.
Ujung pengukuran (hot junction) terpapar pada sumber panas, sedangkan ujung lainnya (cold junction) berada pada suhu referensi.
Perbedaan suhu antara dua titik tersebut akan menghasilkan perbedaan tegangan (EMF). Tegangan yang dihasilkan ini sangat kecil (mikrovolt), sehingga biasanya perlu diperkuat dengan rangkaian penguat sebelum dikonversi menjadi data suhu oleh alat pengukur atau sistem kontrol.
Meskipun semua thermocouple bekerja berdasarkan prinsip yang sama, perbedaan jenis logam pada setiap tipe menghasilkan karakteristik dan sensitivitas yang berbeda.
Tipe J menawarkan sensitivitas yang baik dalam suhu rendah hingga menengah, menjadikannya cocok untuk aplikasi umum dan industri ringan hingga menengah.
Kelebihan Thermocouple Tipe J
Ada beberapa keunggulan yang menjadikan thermocouple tipe J pilihan utama dalam berbagai aplikasi:
- Harga terjangkau
Komponen penyusunnya relatif murah dan mudah ditemukan, sehingga cocok untuk penggunaan massal. - Presisi cukup baik
Dalam rentang suhu umum, tipe J memberikan hasil pengukuran yang stabil dan akurat. - Cepat merespon perubahan suhu
Sensor ini mampu mendeteksi perubahan suhu dengan cepat, terutama jika digunakan dalam bentuk wire (kawat tipis) atau probe kecil. - Ukuran bervariasi
Tersedia dalam berbagai ukuran dan desain, mulai dari probe stainless steel, wire terbuka, hingga model thermowell. - Kompatibel dengan banyak alat ukur
Thermocouple tipe J dapat dihubungkan dengan berbagai sistem, baik digital maupun analog, termasuk PLC, multimeter suhu, dan sistem kontrol industri lainnya.
Kekurangan Thermocouple Tipe J
Meskipun memiliki banyak kelebihan, tetap ada beberapa keterbatasan dari penggunaan thermocouple tipe J, antara lain:
- Tidak tahan suhu tinggi secara berkelanjutan
Pada suhu di atas 750 °C, kawat besi cenderung teroksidasi, mengurangi umur pakai dan keakuratan sensor. - Terlalu sensitif terhadap lingkungan lembap
Kawat besi juga rentan terhadap korosi jika digunakan di lingkungan dengan kelembapan tinggi atau bahan kimia tertentu. - Perlu kalibrasi berkala
Untuk menjaga akurasi pengukuran, sensor perlu dikalibrasi secara berkala, terutama jika digunakan di lingkungan yang ekstrem.
Aplikasi Thermocouple Tipe J dalam Industri
Sensor suhu ini memiliki cakupan penggunaan yang luas, di antaranya:
- Industri manufaktur
Digunakan untuk memantau suhu dalam proses pemanasan, pengecoran logam, dan pengeringan material. - Oven dan furnace
Banyak digunakan dalam oven laboratorium, kiln keramik, hingga tungku pemanas industri. - Sistem HVAC
Membantu mengontrol suhu dalam sistem pemanas dan pendingin di bangunan atau fasilitas industri. - Peralatan dapur industri
Beberapa peralatan memasak industri, seperti deep fryer dan oven besar, menggunakan sensor tipe J untuk menjaga suhu sesuai standar. - Laboratorium dan pengujian produk
Digunakan untuk menguji respon material terhadap suhu tertentu. - Otomasi dan kontrol suhu
Terintegrasi dalam PLC dan sistem SCADA untuk mengontrol suhu proses produksi secara otomatis.
Tips Menggunakan Thermocouple Tipe J
Agar mendapatkan hasil pengukuran yang optimal, berikut beberapa tips saat menggunakan sensor tipe ini:
- Gunakan kabel ekstensi yang sesuai dengan tipe sensor (kabel kompensasi tipe J) untuk menghindari kesalahan pengukuran.
- Jangan gunakan sensor ini pada suhu yang melebihi batas maksimum yang direkomendasikan.
- Pastikan koneksi logam tidak terpapar langsung ke lingkungan ekstrem tanpa pelindung (seperti sleeve stainless steel).
- Lakukan kalibrasi rutin, terutama jika sensor digunakan dalam aplikasi kritis.
- Hindari penggunaan di lingkungan yang lembap atau korosif tanpa perlindungan tambahan.
Perbandingan Thermocouple Tipe J dengan Tipe Lain
Berikut adalah perbandingan singkat antara tipe J dengan jenis thermocouple lainnya:
| Jenis Thermocouple | Rentang Suhu (°C) | Bahan | Keunggulan | Kekurangan |
|---|---|---|---|---|
| Tipe J | -40 hingga 750 | Besi – Konstantan | Ekonomis, sensitif | Oksidasi di suhu tinggi |
| Tipe K | -200 hingga 1250 | Kromel – Alumel | Tahan suhu tinggi | Kurang stabil pada suhu rendah |
| Tipe T | -200 hingga 350 | Tembaga – Konstantan | Stabil di suhu rendah | Tidak cocok untuk suhu tinggi |
| Tipe E | -200 hingga 900 | Kromel – Konstantan | Sensitivitas tinggi | Tidak tahan suhu sangat tinggi |
Thermocouple tipe J adalah salah satu sensor suhu yang banyak digunakan karena keandalannya, harga yang ekonomis, dan kemudahan penggunaannya dalam berbagai aplikasi.
Dengan memahami karakteristik, prinsip kerja, serta keunggulan dan kekurangannya, pengguna dapat memanfaatkan sensor ini secara optimal dalam sistem pengukuran dan pengendalian suhu.
Sensor ini ideal untuk aplikasi suhu menengah, seperti dalam dunia manufaktur, sistem HVAC, dan laboratorium. Meskipun tidak cocok untuk suhu ekstrem, keberadaannya tetap relevan dan esensial dalam banyak sektor industri.
Jika Anda sedang merancang sistem pengukuran suhu, mempertimbangkan penggunaan thermocouple tipe J bisa menjadi pilihan yang tepat dan efisien.
Artikel ini dipublikasikan oleh tim redaksi tugassains.com, blog edukatif seputar dunia elektronika dan teknologi industri.
