tugassains.com – Dalam dunia elektronika dan instrumentasi, pengukuran suhu merupakan hal yang sangat penting, terutama dalam industri yang membutuhkan kontrol suhu yang presisi. Salah satu sensor suhu yang banyak digunakan karena kestabilan dan akurasinya adalah thermocouple.
Di antara berbagai jenis thermocouple yang tersedia, Thermocouple Tipe T menjadi salah satu pilihan unggulan untuk aplikasi suhu rendah dengan akurasi tinggi.
Artikel ini akan mengulas secara lengkap tentang Thermocouple Tipe T, termasuk prinsip kerja, karakteristik, kelebihan, kelemahan, dan berbagai aplikasi praktisnya di dunia industri dan penelitian.
Daftar Isi
Apa Itu Thermocouple Tipe T?

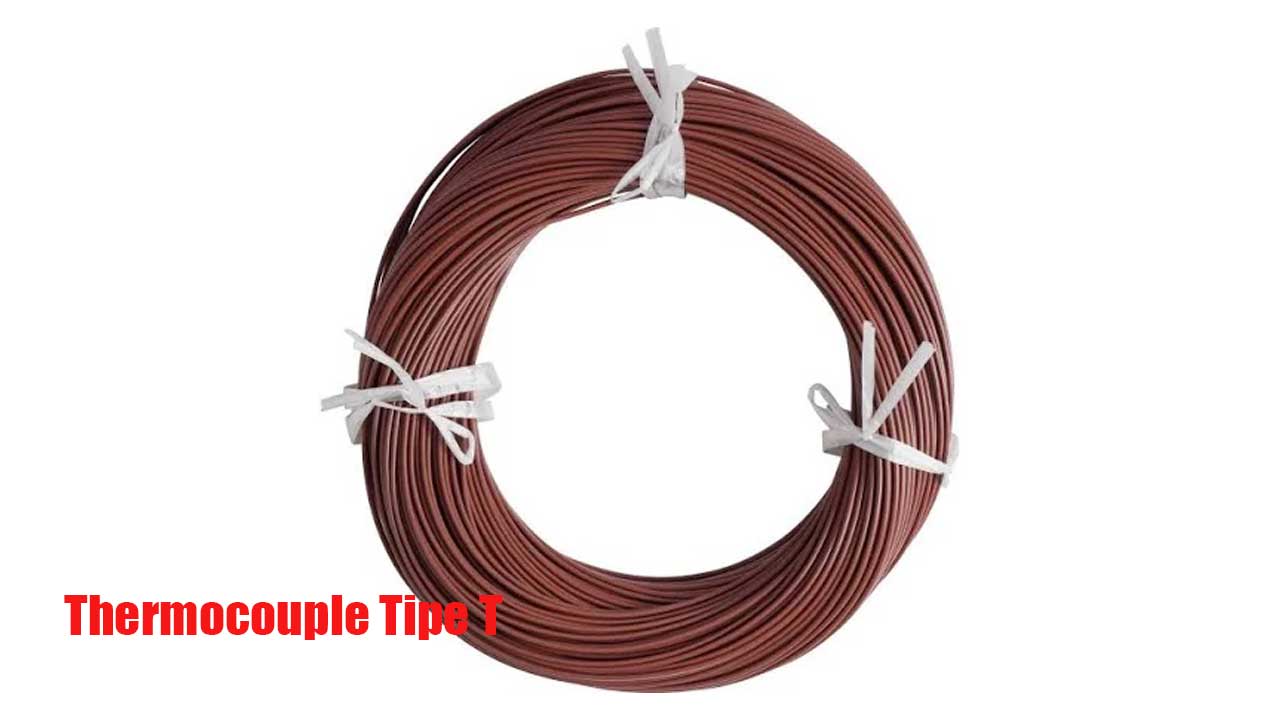

Thermocouple Tipe T adalah sensor suhu yang terdiri dari dua jenis logam berbeda, yaitu tembaga (copper) dan konstantan (constantan, campuran tembaga-nikel).
Ketika kedua logam ini disambungkan pada satu titik dan suhu pada titik sambungan berbeda dengan ujung lainnya, akan timbul tegangan listrik kecil yang sebanding dengan perbedaan suhu tersebut.
Thermocouple jenis ini termasuk dalam kategori thermocouple standar industri dan dikenal karena kestabilannya dalam mengukur suhu rendah, terutama dalam rentang -200 °C hingga 350 °C.
Prinsip Kerja Thermocouple Tipe T
Prinsip kerja Thermocouple Tipe T didasarkan pada efek termolistrik atau efek Seebeck. Saat dua logam berbeda dihubungkan dan mengalami perbedaan suhu antara titik sambungan (junction), maka akan tercipta gaya gerak listrik (tegangan termal).
Besarnya tegangan ini tergantung pada perbedaan suhu yang terjadi antara titik referensi dan titik pengukuran.
Tegangan yang dihasilkan sangat kecil, umumnya dalam satuan milivolt, dan dikonversi oleh alat pembaca suhu (thermocouple reader atau data logger) untuk menunjukkan nilai suhu aktual.
Thermocouple Tipe T biasanya digunakan dengan kalibrasi standar internasional yang memungkinkan pembacaan suhu secara presisi, baik dalam skala Celcius maupun Fahrenheit.
Karakteristik dan Spesifikasi Umum
Beberapa karakteristik teknis Thermocouple Tipe T antara lain:
- Material konduktor: Tembaga dan konstantan
- Rentang suhu operasional: -200 °C hingga 350 °C
- Akurasi: ±0,5 °C hingga ±1 °C (tergantung jenis dan lingkungan aplikasi)
- Output tegangan: Sekitar 43 µV/°C
- Stabilitas: Sangat stabil dalam pengukuran suhu rendah
- Ketahanan korosi: Baik untuk lingkungan lembab atau kondisi oksidasi rendah
Karena menggunakan tembaga sebagai salah satu bahan dasarnya, Thermocouple Tipe T memiliki keunggulan konduktivitas termal yang tinggi dan ketahanan terhadap korosi, sehingga ideal untuk aplikasi laboratorium atau sistem pendingin kriogenik.
Kelebihan Thermocouple Tipe T
Berikut adalah beberapa keunggulan Thermocouple Tipe T dibandingkan dengan jenis thermocouple lainnya:
- Akurasi tinggi pada suhu rendah
Thermocouple ini memiliki tingkat kesalahan yang sangat kecil saat digunakan pada suhu di bawah nol derajat Celcius, menjadikannya sangat cocok untuk aplikasi laboratorium atau penelitian suhu kriogenik. - Stabilitas jangka panjang
Material tembaga dan konstantan memiliki kestabilan termal dan listrik yang sangat baik, sehingga tidak mudah mengalami perubahan karakteristik meski digunakan dalam jangka waktu lama. - Mudah dikalibrasi
Thermocouple ini mendukung sistem kalibrasi standar internasional, sehingga cocok digunakan dalam peralatan pengukuran modern yang mendukung berbagai input thermocouple. - Tahan terhadap kelembaban
Sifat tembaga yang tahan korosi membuat Thermocouple Tipe T lebih tahan terhadap lingkungan lembab dibandingkan jenis lainnya seperti Tipe J atau K. - Biaya relatif terjangkau
Meskipun presisi tinggi, harga Thermocouple Tipe T relatif ekonomis, membuatnya menjadi solusi praktis untuk berbagai kebutuhan industri dan penelitian.
Kekurangan Thermocouple Tipe T
Meskipun memiliki banyak kelebihan, Thermocouple Tipe T juga memiliki beberapa keterbatasan:
- Tidak cocok untuk aplikasi suhu tinggi di atas 350 °C karena bahan tembaga dapat meleleh atau mengalami degradasi
- Tegangan output yang dihasilkan cukup kecil sehingga membutuhkan amplifier atau alat pembaca dengan sensitivitas tinggi
- Kurang cocok untuk lingkungan industri berat dengan kondisi ekstrim seperti panas berlebih atau getaran tinggi
Aplikasi Thermocouple Tipe T di Dunia Nyata
Thermocouple Tipe T digunakan dalam berbagai bidang yang membutuhkan akurasi tinggi pada rentang suhu rendah hingga sedang. Beberapa aplikasi praktisnya antara lain:
1. Laboratorium Penelitian
Digunakan dalam eksperimen ilmiah yang membutuhkan pengukuran suhu presisi tinggi, terutama dalam proses pendinginan atau reaksi kimia bersuhu rendah.
2. Industri Farmasi
Dipakai untuk memantau suhu selama proses produksi obat, terutama saat penyimpanan bahan yang sensitif terhadap perubahan suhu.
3. Sistem Pendingin dan Kriogenik
Sangat ideal untuk sistem pendingin suhu ekstrem seperti freezer laboratorium, pengukuran nitrogen cair, atau sistem pendinginan medis.
4. Perangkat Kalibrasi Suhu
Karena stabilitasnya yang tinggi, Thermocouple Tipe T sering digunakan sebagai referensi dalam perangkat kalibrasi suhu di lingkungan industri atau penelitian.
5. Aplikasi HVAC dan Otomatisasi Bangunan
Beberapa sistem HVAC (Heating, Ventilation, and Air Conditioning) menggunakan Thermocouple Tipe T untuk mendeteksi suhu udara dengan akurasi tinggi dalam sistem kontrol otomatis.
Perbandingan dengan Jenis Thermocouple Lainnya
| Jenis Thermocouple | Rentang Suhu | Material | Aplikasi Umum | Kelebihan |
|---|---|---|---|---|
| Tipe T | -200 s/d 350 °C | Tembaga – Konstantan | Penelitian, sistem kriogenik | Akurasi tinggi suhu rendah |
| Tipe K | -200 s/d 1260 °C | Nikel-Krom – Nikel-Alumel | Industri umum, pembakaran | Tahan suhu tinggi |
| Tipe J | -40 s/d 750 °C | Besi – Konstantan | Lingkungan kering | Respons cepat |
| Tipe E | -200 s/d 900 °C | Kromel – Konstantan | Elektronik presisi | Output lebih tinggi |
| Tipe N | -200 s/d 1300 °C | Nicrosil – Nisil | Lingkungan ekstrim | Stabil di suhu tinggi |
Dari tabel tersebut, terlihat bahwa Thermocouple Tipe T paling unggul dalam pengukuran suhu rendah dengan akurasi tinggi dan kestabilan jangka panjang.
Tips Penggunaan Thermocouple Tipe T Secara Optimal
Agar pengukuran suhu menggunakan Thermocouple Tipe T berjalan optimal, berikut beberapa tips yang bisa diterapkan:
- Gunakan kabel ekstensi yang sesuai dengan jenis thermocouple untuk menghindari kesalahan pembacaan
- Hindari koneksi yang longgar atau sambungan yang tidak sesuai standar
- Kalibrasi sensor secara berkala untuk memastikan akurasi tetap terjaga
- Pastikan alat pembaca atau kontroler mendukung input Tipe T
- Gunakan pelindung atau casing thermowell jika digunakan di lingkungan agresif
Thermocouple Tipe T merupakan pilihan ideal untuk pengukuran suhu rendah dengan tingkat akurasi dan stabilitas tinggi.
Kombinasi antara material tembaga dan konstantan menjadikannya sensor yang tangguh dan andal dalam berbagai aplikasi, terutama di bidang laboratorium, farmasi, dan sistem pendingin.
Dengan memahami karakteristik dan prinsip kerjanya, pengguna dapat mengoptimalkan fungsi sensor ini dalam sistem pengukuran dan kontrol suhu yang lebih efisien dan akurat.
